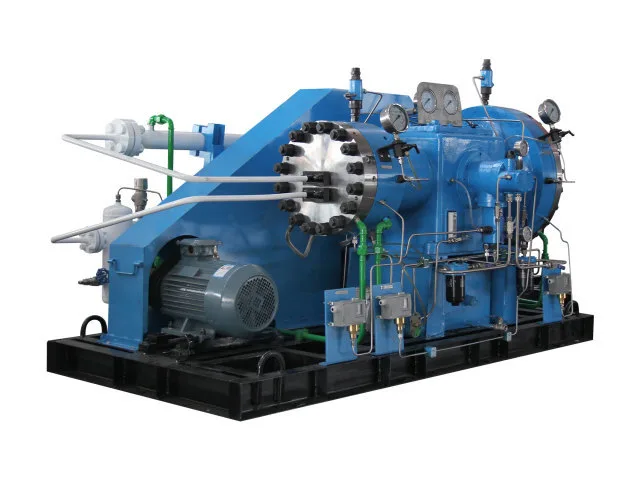

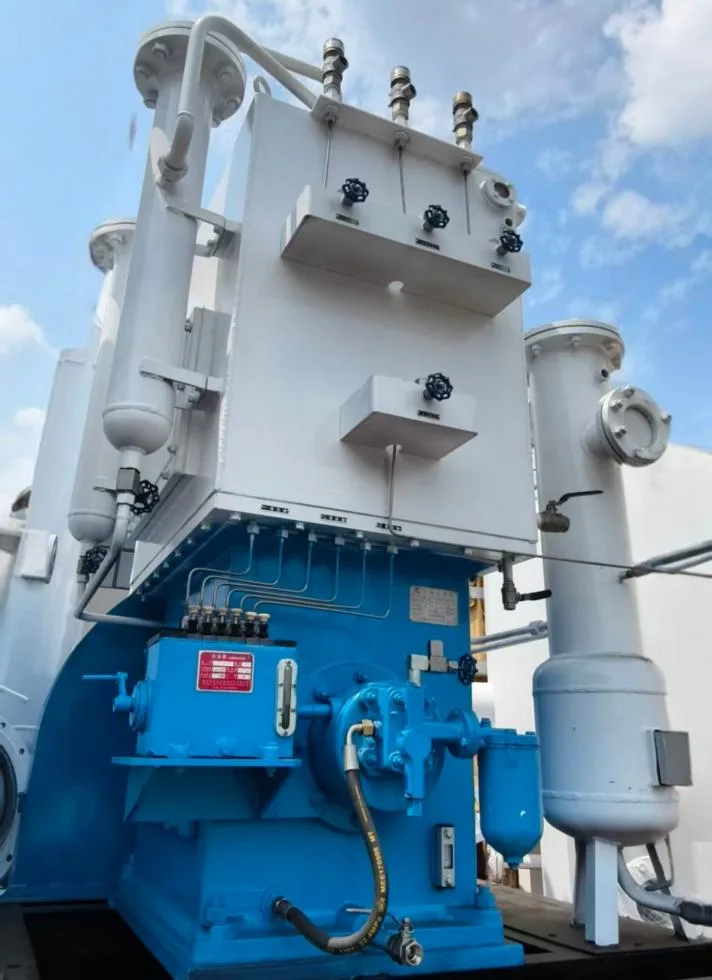

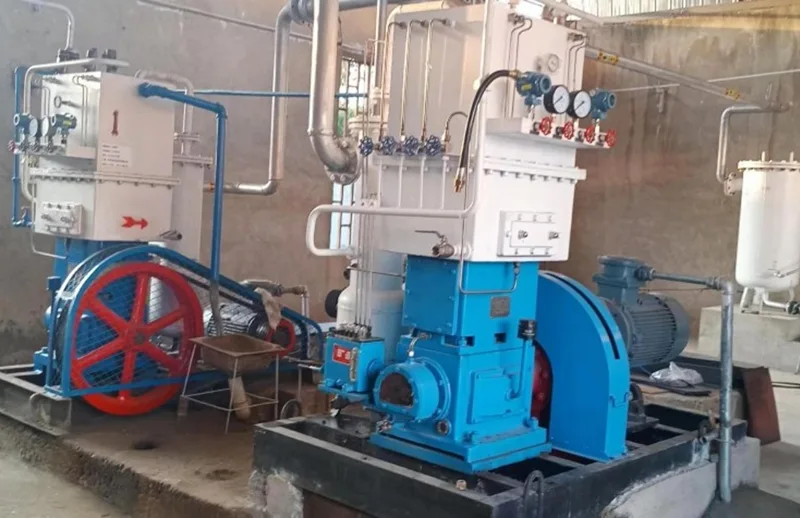

Sprężarka membranowa GD2

Sprężarka membranowa Jinding GD2 jest przeznaczona do zastosowań związanych ze sprężaniem gazu, gdzie właściwości gazu, wymagania dotyczące czystości, ciśnienie tłoczenia i natężenie przepływu wpływają na dobór sprzętu. W przypadku gazów specjalnych i przemysłowych przy określaniu odpowiedniej konfiguracji sprężarki należy wziąć pod uwagę takie czynniki, jak kontrola wycieków, palność, toksyczność i kompatybilność materiałowa.

Seria GD2 wykorzystuje elastyczną metalową membranę do oddzielania gazu procesowego od hydraulicznego układu napędowego. W miarę ruchu membrany zmienia się objętość komory sprężania, zasysając i sprężając gaz przed wyładowaniem. Taka konstrukcja zapobiega bezpośredniemu kontaktowi gazu procesowego z olejem smarowym, dzięki czemu sprężarka nadaje się do zastosowań wymagających kontroli czystości gazu i skutecznej izolacji.

Dane techniczne

Podstawowe zalety

1. Bezolejowa kompresja gazu:

Najważniejszą cechą sprężarki membranowej jest oddzielenie gazu procesowego od układu smarowania. W sprężarce membranowej GD2 membrana izoluje komorę sprężania gazu od sekcji napędu hydraulicznego, dzięki czemu gaz procesowy nie ma bezpośredniego kontaktu z olejem smarowym podczas sprężania.

2. Możliwość wysokiego ciśnienia:

GD2 jest przeznaczony do zastosowań wymagających podnoszenia ciśnienia i sprężania gazu pod wysokim ciśnieniem. W zależności od wybranego modelu i zastosowania reprezentatywne konfiguracje mogą osiągać ciśnienia tłoczenia do 15,7 MPa.

3. Niezawodne uszczelnienie gazowe:

Wyciek gazu jest ważnym czynnikiem podczas postępowania z gazami toksycznymi, łatwopalnymi, wybuchowymi lub cennymi. Membrana tworzy szczelną separację pomiędzy gazem procesowym a układem napędowym, zapewniając strukturę sprężania odpowiednią do zastosowań, w których ważne jest zatrzymanie gazu i kontrola wycieków.

4. Nadaje się do wielu rodzajów gazów specjalnych:

Naszą sprężarkę membranową można skonfigurować dla szerokiej gamy gazów przemysłowych i specjalnych. Wybór materiału i konfigurację sprężarki można ocenić na podstawie właściwości gazu, w tym czystości, toksyczności, palności, wybuchowości i kompatybilności chemicznej.

5. Elastyczne dopasowanie ciśnienia i przepływu:

Różne projekty przemysłowe wymagają różnych kombinacji ciśnienia i wydajności. GD2 obejmuje konfiguracje w zakresie od około 10 do 72 Nm3/h, co pozwala Jindingowi na lepsze dopasowanie sprężarki do rzeczywistego obciążenia sprężania gazu, zamiast stosowania niepotrzebnie przewymiarowanego układu.

Dla kogo przeznaczony jest produkt?

Sprężarka membranowa GD2 jest przeznaczona do zastosowań związanych z gazami przemysłowymi, które wymagają kontrolowanego sprężania, niezawodnego zatrzymania gazu i oddzielenia gazu procesowego od hydraulicznego układu napędowego.

Typowe zastosowania obejmują przemysłową produkcję i dystrybucję gazów, napełnianie gazem i ładowanie butli, obsługę gazów specjalnych oraz procesy chemiczne lub petrochemiczne, w których ważna jest czystość gazu i skuteczność uszczelnienia.

Nadaje się również do obiektów badawczych, laboratoriów i integratorów urządzeń, które wymagają sprężania gazu w ramach określonych parametrów ciśnienia, przepływu i pracy.

W przypadku zastosowań obejmujących gazy łatwopalne, wybuchowe lub toksyczne, podczas konsultacji technicznych należy podać skład gazu, wymagane ciśnienie tłoczenia, natężenie przepływu i warunki pracy. Szczegóły te pomagają firmie Jinding ocenić odpowiednie materiały, układy uszczelnień i konfigurację sprężarki.

Zapewnienie jakości i kontrola produkcji

Założona w 1995 roku firma Jinding Technology specjalizuje się w sprężarkach przemysłowych i sprzęcie gazowym. Jej baza produkcyjna w Dandong w Chinach obejmuje obróbkę skrawaniem, spawanie, montaż, testowanie i wsparcie techniczne.

Obiekt wyposażony jest w ponad 100 zestawów urządzeń do obróbki i testowania, wspomagających produkcję podzespołów, obróbkę precyzyjną i montaż sprężarek.

W przypadku projektów sprężarek membranowych ocena inżynierska uwzględnia medium gazowe, wymagania dotyczące ciśnienia, natężenie przepływu i warunki pracy, aby określić odpowiednią konfigurację sprzętu przed rozpoczęciem produkcji.

Systemy zarządzania Jinding obejmują jakość, ochronę środowiska, bezpieczeństwo i higienę pracy oraz bezpieczeństwo informacji. Firma posiada certyfikaty ISO 9001, ISO 14001, ISO 45001 i ISO 27001 oraz certyfikat CE.

W przypadku sprężarek membranowych niezawodność sprzętu zależy nie tylko od kontroli końcowej. Zgodność materiałowa, dokładność obróbki, montaż membrany, skuteczność uszczelnienia i odpowiednie testowanie są ważnymi czynnikami rozważanymi przy produkcji sprzętu do określonych zadań związanych ze sprężaniem gazu.

Często zadawane pytania

1. Jakie gazy można sprężać w sprężarce membranowej GD2?

Można go skonfigurować dla gazów o wysokiej czystości, gazów obojętnych, gazów palnych i wybuchowych, gazów toksycznych i innych gazów specjalnych. Ostateczną konfigurację należy określić na podstawie rzeczywistego składu gazu i wymagań eksploatacyjnych.

2. Jakie jest maksymalne ciśnienie tłoczenia?

Reprezentatywne modele GD2 mogą zapewnić ciśnienie tłoczenia do 15,7 MPa. Dostępne ciśnienie tłoczenia zależy od wybranego modelu, ciśnienia wlotowego, medium gazowego i wymaganego natężenia przepływu.

3. Jaki zakres natężenia przepływu jest dostępny?

Wymienione modele GD2 zapewniają nominalne strumienie objętości powietrza w zakresie od 10 do 72 Nm3/h. Jeśli Twój projekt wymaga innego natężenia przepływu, Jinding może ocenić warunki pracy i zalecić odpowiednią konfigurację sprężarki.

4. Czy sprężony gaz ma kontakt z olejem smarowym?

Nie ma bezpośredniego kontaktu pomiędzy gazem procesowym a olejem smarowym w komorze sprężania. Membrana oddziela gaz procesowy od układu napędu hydraulicznego i układu smarowania.

5. Czy produkt może być stosowany do napełniania butli?

Tak. W zależności od medium gazowego i wymaganego ciśnienia napełniania, GD2 może być używany do podnoszenia ciśnienia gazu, przesyłu i napełniania butli. Do doboru technicznego należy podać wymagane ciśnienie wlotowe, wylotowe i natężenie przepływu.

6. Jakie informacje są wymagane przy wyborze sprężarki membranowej?

Aby uzyskać dokładne zalecenia, należy podać sprężony gaz, skład lub czystość gazu, ciśnienie wlotowe, wymagane ciśnienie wylotowe i wymagane natężenie przepływu. Informacje na temat godzin pracy, warunków chłodzenia, środowiska instalacji i wymagań elektrycznych mogą również pomóc w określeniu odpowiedniej konfiguracji sprężarki.
