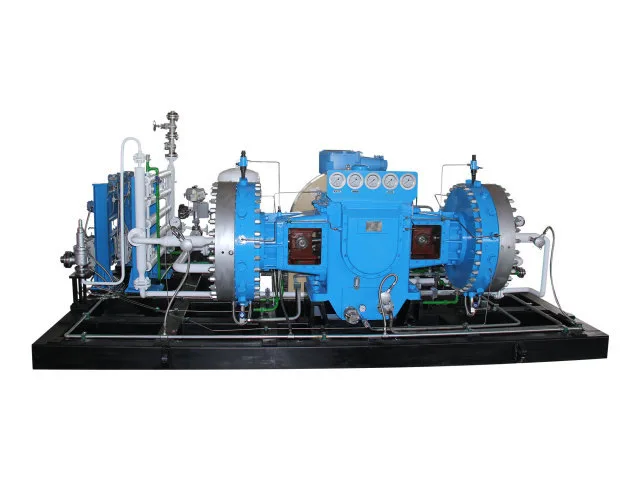

Sprężarka membranowa GD4

W przeciwieństwie do konwencjonalnych układów sprężania, w których gaz może pracować w pobliżu nasmarowanych elementów mechanicznych, sprężarka membranowa GD4 wykorzystuje ciśnienie hydrauliczne do napędzania membrany, utrzymując jednocześnie sprężone medium w szczelnej komorze gazowej utworzonej przez membranę i głowicę cylindrów. Taka konstrukcja sprawia, że ​​GD4 nadaje się do zastosowań, w których podczas doboru sprzętu należy wziąć pod uwagę zanieczyszczenie gazem, kontrolę wycieków i kompatybilność z mediami. Jinding konfiguruje każdą sprężarkę w oparciu o ciśnienie i temperaturę wlotową, wymagane ciśnienie wylotowe, objętościowe natężenie przepływu, skład gazu i specyficzne wymagania operacyjne, zapewniając rozwiązanie bardziej zorientowane na zastosowanie w projektach przemysłowego sprężania gazów.

Zasada działania

Sprężarka membranowa GD4 wykorzystuje napędzany silnikiem układ mechaniczny i hydrauliczny do generowania ruchu wymaganego do sprężania gazu.

Podczas pracy silnik elektryczny napędza wał korbowy poprzez układ kół pasowych. Wał korbowy przenosi ruch poprzez korbowód, powodując, że tłok wewnątrz cylindra olejowego porusza się liniowym ruchem posuwisto-zwrotnym. Gdy tłok się porusza, olej hydrauliczny jest przemieszczany i przenosi ciśnienie na membranę.

Membrana porusza się następnie tam i z powrotem pomiędzy stroną gazową a stroną oleju hydraulicznego. Pod działaniem zaworów ssawnego i tłocznego każdy cykl membrany kończy proces wlotu, sprężania i tłoczenia gazu.

Podczas suwu ssania ruch membrany zwiększa objętość komory gazowej, umożliwiając przedostanie się sprężonego medium przez zawór wlotowy. Gdy membrana porusza się w przeciwnym kierunku, objętość komory zmniejsza się, a ciśnienie gazu wzrasta. Gdy ciśnienie osiągnie wymagany poziom rozładowania, zawór wydechowy otwiera się i sprężony gaz jest usuwany.

Układ hydrauliczny zawiera również funkcję kompensacji oleju. Podczas normalnej pracy niewielka ilość oleju może powrócić z cylindra olejowego do zbiornika oleju przez wewnętrzny luz pomiędzy ruchomymi elementami. Kompensacyjna pompa olejowa uzupełnia olej hydrauliczny niezbędny do ruchu membrany podczas procesu ssania.

Dostarczona objętość oleju jest nieco większa niż ilość utracona w wyniku normalnego wycieku wewnętrznego. Nadmiar oleju jest następnie zawracany przez układ regulacji ciśnienia, co pomaga w utrzymaniu wymaganych warunków hydraulicznych podczas pracy sprężarki.

Odpowiednie branże i klienci

Certyfikaty i zapewnienie jakości

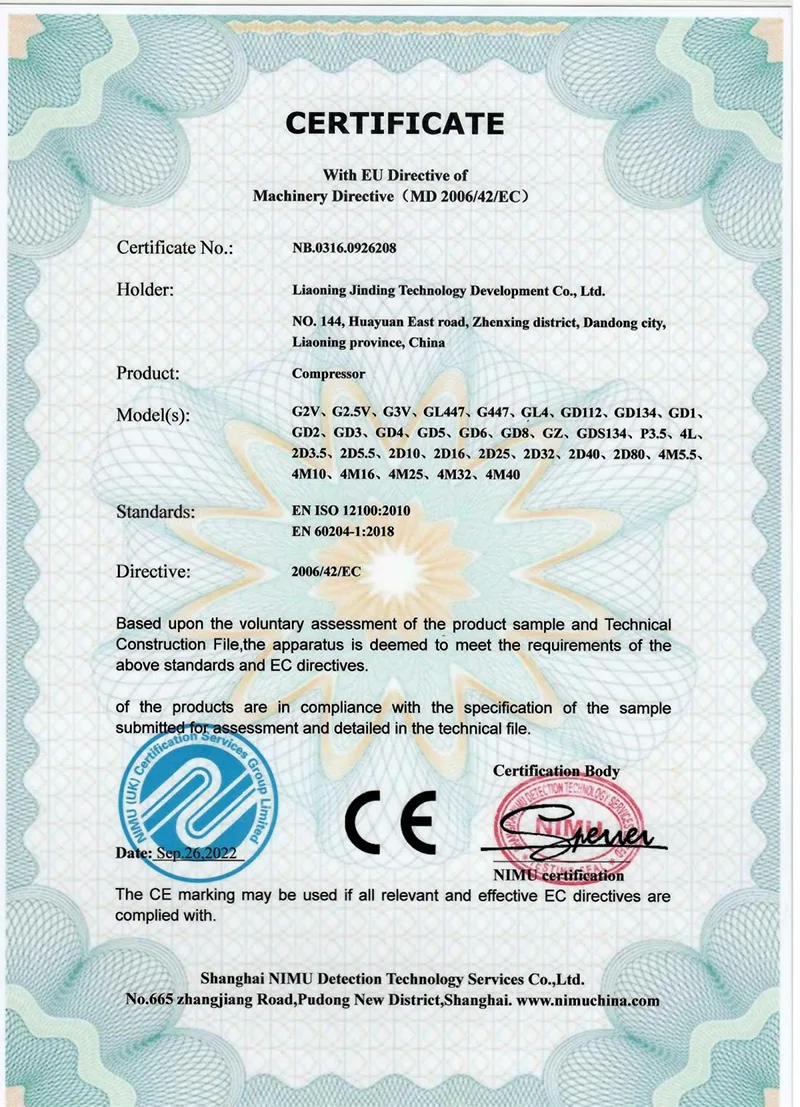

Certyfikat CE

Sprężarka membranowa GD4 jest dostarczana z uwzględnieniem odpowiednich wymagań dotyczących zgodności produktu na rynkach międzynarodowych. Certyfikacja CE jest częścią systemu kwalifikacji i certyfikacji firmy Jinding dla produktów i projektów wymagających odpowiedniej dokumentacji dostępu do rynku.

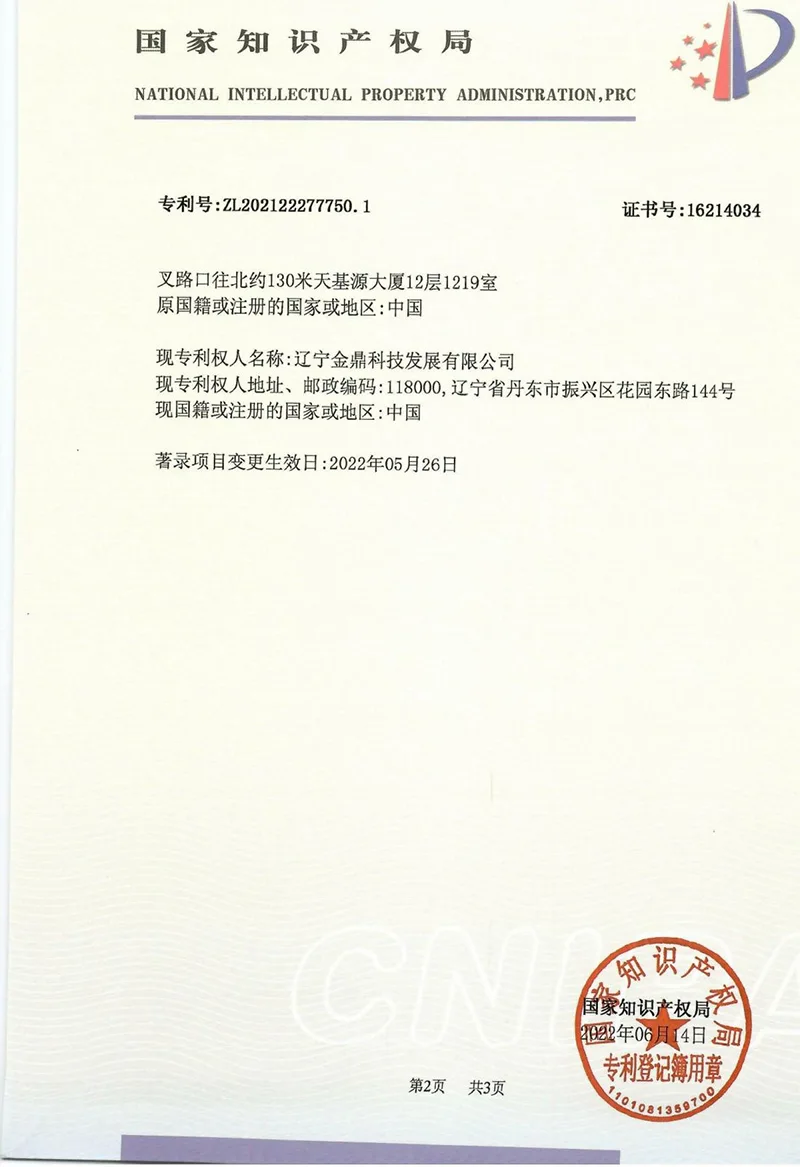

Opatentowana technologia

Jinding opracował technologie sprężarek i urządzeń wsparte opatentowanymi osiągnięciami technicznymi. Ciągły rozwój produktów i doświadczenie inżynieryjne przyczyniają się do projektowania i produkcji urządzeń do sprężania membranowego do różnych zastosowań gazów przemysłowych.

Rozwój techniczny jest zintegrowany z produkcją sprzętu i wymaganiami projektowymi, umożliwiając opracowywanie konfiguracji sprężarek w oparciu o rzeczywiste warunki pracy, zamiast polegać wyłącznie na standardowych specyfikacjach.

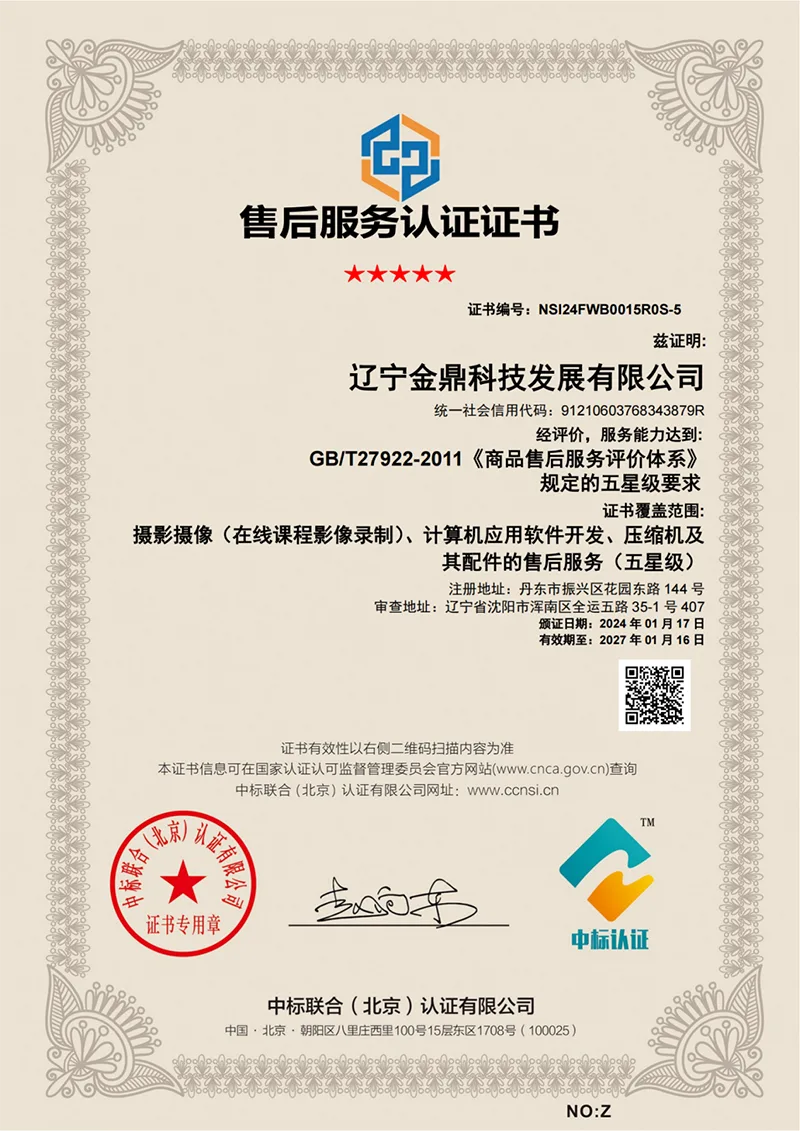

Certyfikat pięciogwiazdkowej obsługi posprzedażnej

Jinding posiada pięciogwiazdkowy certyfikat obsługi posprzedażnej, odzwierciedlający ustalony system usług dla klientów zajmujących się urządzeniami przemysłowymi.

Wsparcie techniczne może obejmować wybór sprzętu, konsultacje inżynieryjne, wskazówki dotyczące instalacji i uruchomienia, szkolenia w zakresie obsługi i konserwacji, zdalne wsparcie, serwis techniczny na miejscu, inspekcję, konserwację, naprawy i wsparcie w zakresie części zamiennych zgodnie z wymaganiami projektu i serwisu.

Dla odbiorców przemysłowych zakupy sprężarek nie dotyczą tylko samego sprzętu. Wsparcie techniczne podczas instalacji i obsługi może również mieć wpływ na długoterminową wydajność projektu. Jinding zapewnia wsparcie serwisowe przez cały cykl życia sprzętu, zgodnie z obowiązującymi warunkami produktu i umowy.

Często zadawane pytania

Jakie gazy może sprężać sprężarka membranowa GD4?

Seria GD4 może być skonfigurowana do pracy z gazami o wysokiej czystości, gazami obojętnymi, gazami palnymi i wybuchowymi, gazami toksycznymi i innymi gazami specjalnymi. Przydatność konkretnej konfiguracji sprężarki zależy od właściwości sprężonego medium i warunków pracy.

Czy sprężony gaz ma kontakt z olejem smarowym?

Pomiędzy gazem procesowym a układem oleju hydraulicznego wewnątrz komory sprężania nie dochodzi do bezpośredniego kontaktu. Membrana oddziela sprężone medium od strony olejowej sprężarki.

Jakie informacje są wymagane przed wyborem sprężarki membranowej?

Klienci powinni podać sprężone medium, ciśnienie wlotowe, temperaturę wlotową, wymagane ciśnienie tłoczenia i wymagane natężenie przepływu objętościowego. W przypadku gazów specjalnych należy również podać informacje o składzie gazu i odpowiednich właściwościach fizycznych i chemicznych.

Jak działa GD4?

Silnik napędza wał korbowy i układ tłokowy, który wytwarza ciśnienie hydrauliczne wewnątrz cylindra olejowego. Ciśnienie hydrauliczne przesuwa membranę w przód i w tył, kończąc powtarzające się cykle wlotu, sprężania i tłoczenia gazu przez zawory ssący i wydechowy.

Z jakiej metody chłodzenia korzysta seria GD4?

Standardową metodą chłodzenia określoną dla tej konfiguracji jest chłodzenie wodą obiegową. Ostateczny układ chłodzenia należy potwierdzić zgodnie z wybraną sprężarką i wymaganiami projektu.

Jakie jest standardowe napięcie robocze?

Podane napięcie robocze wynosi 380 V. Wymagania elektryczne można potwierdzić podczas doboru technicznego dla projektów o różnych warunkach montażu.

Czy sprężarka membranowa GD4 nadaje się do gazów toksycznych lub łatwopalnych?

Seria GD4 może być skonfigurowana do pracy z gazami łatwopalnymi, wybuchowymi, toksycznymi i innymi specjalnymi. Jednakże przed wyborem sprzętu należy podać sprężone medium i jego właściwości, aby można było ocenić konfigurację sprężarki pod kątem zamierzonego zastosowania.
