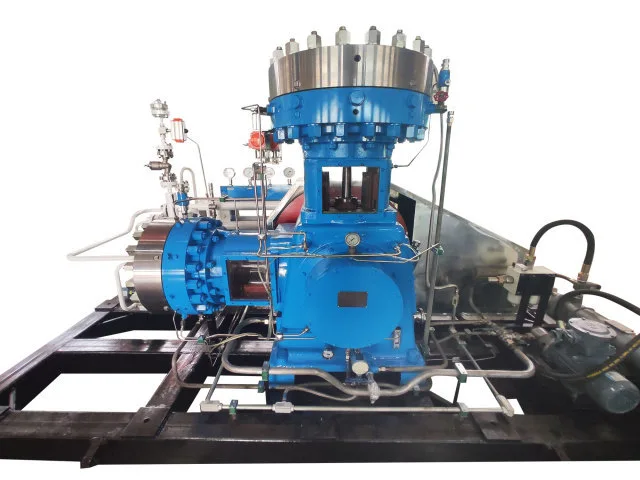

Sprężarka membranowa GL4

Sprężarka membranowa GL4 łączy w sobie układ mechaniczny w kształcie litery L z technologią separacji gazów membranowych. Napędzany silnikiem mechanizm korbowy przenosi ciśnienie hydrauliczne na membranę, umożliwiając sprężanie gazu w szczelnej komorze bez bezpośredniego kontaktu z olejem smarowym. W porównaniu z konwencjonalnymi układami sprężania tłokowego, konfiguracja w kształcie litery L zapewnia lepszy bilans mocy i płynniejszą pracę, dzięki czemu sprężarka nadaje się do ciągłego przemysłowego sprężania gazu, gdzie ważna jest stabilność pracy i czystość gazu.

Struktura w kształcie litery L zapewniająca stabilną kompresję

Główną cechą konstrukcyjną sprężarki membranowej GL4 jest układ cylindrów w kształcie litery L. Konfiguracja ta łączy w sobie właściwości operacyjne konstrukcji pionowych i poziomych oraz pomaga poprawić równowagę mechaniczną podczas pracy posuwisto-zwrotnej.

Dla użytkowników przemysłowych oznacza to, że sprężarka jest zbudowana nie tylko w oparciu o wymagania dotyczące ciśnienia i przepływu. Przy wyborze serii GL4 do układu sprężania gazu uwzględnia się również stabilny ruch, zrównoważone obciążenie mechaniczne i płynniejszą pracę.

Dwustopniowy projekt kompresji

Seria GL4 wykorzystuje dwustopniową strukturę kompresji. Gaz jest sprężany stopniowo, zamiast osiągać pełny wzrost ciśnienia w jednym etapie sprężania.

Taki układ obsługuje zastosowania, w których wymagania dotyczące ciśnienia i charakterystyki gazu muszą być rozpatrywane łącznie. Ostateczną konfigurację można wybrać w zależności od ciśnienia ssania, ciśnienia tłoczenia, wymaganego przepływu objętościowego, medium gazowego i warunków pracy.

Jak działa GL4

Silnik elektryczny napędza wał korbowy poprzez układ przeniesienia napędu. Wał korbowy przekształca ruch obrotowy w ruch posuwisto-zwrotny tłoka wewnątrz cylindra oleju hydraulicznego.

Gdy tłok się porusza, olej hydrauliczny przenosi ciśnienie na membranę, powodując jej ruch do przodu i do tyłu. Ruch membrany zmienia objętość komory gazowej. Podczas suwu ssania gaz przedostaje się przez zawór wlotowy. Podczas suwu sprężania objętość komory zmniejsza się, a ciśnienie gazu wzrasta. Po osiągnięciu wymaganego ciśnienia zawór wylotowy otwiera się i sprężony gaz opuszcza komorę.

Kompensacyjny układ olejowy utrzymuje wymaganą ilość oleju hydraulicznego podczas pracy. Nadmiar oleju jest regulowany i zawracany przez układ kontroli ciśnienia, umożliwiając działanie membrany względem głowicy cylindrów zgodnie z wymaganiami podczas cyklu sprężania.

Bezolejowa komora sprężania gazu

Sprężony gaz jest fizycznie oddzielany od oleju hydraulicznego za pomocą membrany.

Ta separacja jest jednym z głównych powodów, dla których sprężarki membranowe są stosowane do gazów, które nie tolerują zanieczyszczeń olejem smarowym. Gaz procesowy pozostaje wewnątrz szczelnej komory sprężania i nie ma bezpośredniego kontaktu ze smarowanymi elementami napędu.

Zamknięta komora cylindra zapewnia również niezawodne uszczelnienie, co jest szczególnie ważne w przypadku gazów o wysokiej czystości, gazów toksycznych, gazów palnych, gazów korozyjnych i innych mediów specjalnych.

Odpowiednie gazy sprężone

Sprężarkę membranową GL4 można skonfigurować do zastosowań obejmujących:

· Gazy o wysokiej czystości

· Gazy obojętne

· Gazy łatwopalne i wybuchowe

· Toksyczne i szkodliwe gazy

· Gazy żrące

· Rzadkie i cenne gazy

· Inne specjalne gazy przemysłowe

Główna konfiguracja operacyjna

Zastosowania dla przemysłowych systemów gazowych

Wsparcie techniczne od wyboru do eksploatacji

Jinding zapewnia wsparcie techniczne w całym procesie dostawy sprzętu, w tym wybór sprężarki, konsultacje inżynieryjne, produkcję sprzętu, wsparcie przy instalacji i uruchomieniu, szkolenia w zakresie obsługi i konserwacji, zdalną pomoc techniczną, serwis na miejscu, konserwację sprzętu, naprawy i dostawę części zamiennych.

W przypadku międzynarodowych projektów przemysłowych zespół techniczny może komunikować się z klientami zdalnie podczas doboru i obsługi sprzętu.

Często zadawane pytania

Jaka jest główna różnica między sprężarką membranową GL4 a sprężarką konwencjonalną?

Główna różnica polega na tym, że membrana oddziela sprężony gaz od smarowanego hydraulicznego układu napędowego. Gaz nie ma bezpośredniego kontaktu z olejem smarowym podczas sprężania.

Dlaczego seria GL4 wykorzystuje konstrukcję w kształcie litery L?

Układ cylindrów w kształcie litery L zaprojektowano w celu poprawy bilansu mocy i płynności pracy poprzez połączenie cech układu sprężarek pionowych i poziomych.

Czy seria GL4 nadaje się do gazów łatwopalnych lub toksycznych?

Można go skonfigurować dla gazów łatwopalnych, wybuchowych, toksycznych i innych gazów specjalnych. Rzeczywistą konfigurację sprężarki należy określić w oparciu o konkretne właściwości gazu i warunki pracy.

Czy seria GL4 wykorzystuje chłodzenie wodne?

Tak. Standardową metodą chłodzenia przewidzianą dla tej serii jest chłodzenie wodą obiegową.

Czy Jinding może zapewnić pomoc techniczną po dostawie?

Tak. Jinding zapewnia konsultacje techniczne, zdalne wsparcie, pomoc konserwacyjną, szkolenia, serwis techniczny na miejscu, jeśli jest to wymagane, naprawę sprzętu i wsparcie w zakresie części zamiennych.
