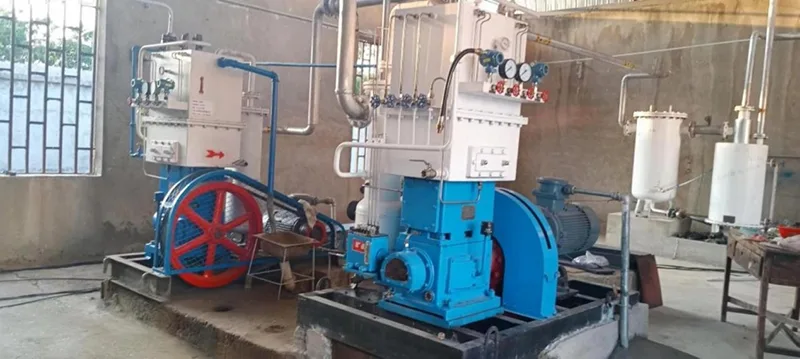

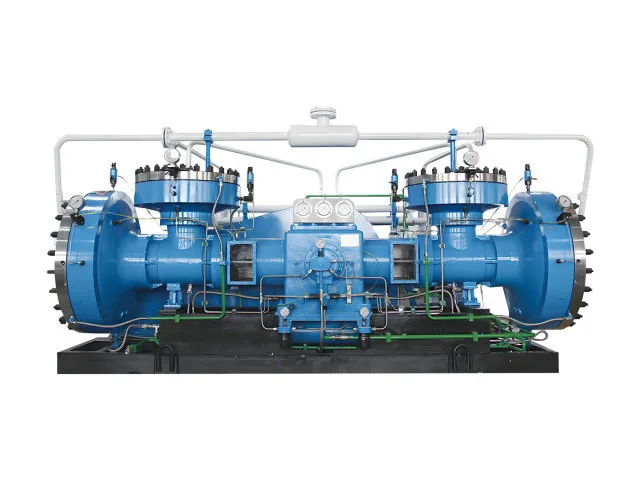

Separacja gazów jest ważnym czynnikiem podczas sprężania gazów o wysokiej czystości lub gazów specjalnych. W sprężarce membranowej D membrana oddziela gaz procesowy od strony hydraulicznej i smarnej sprężarki. Sprężanie gazu odbywa się poprzez ruch membrany, a nie poprzez bezpośredni kontakt tłoka z komorą gazową, co pomaga zapobiegać bezpośredniemu kontaktowi gazu procesowego z olejem smarowym.
Główną cechą konstrukcyjną sprężarki membranowej jest oddzielenie sprężonego gazu od hydraulicznego układu napędowego.
W konwencjonalnej sprężarce tłokowej tłok działa bezpośrednio wewnątrz butli z gazem. Sprężarka membranowa wykorzystuje inne podejście. Membrana tworzy barierę pomiędzy komorą gazową a stroną hydrauliczną. Membrana porusza się pod wpływem napędu hydraulicznego i przenosi ruch sprężający na gaz bez konieczności bezpośredniego kontaktu gazu procesowego z układem smarowania.
Takie rozwiązanie jest szczególnie istotne, gdy sprężany gaz musi być oddzielony od oleju lub układu hydraulicznego.
Sprężarka membranowa D wykorzystuje dwustopniowy układ sprężania. Zamiast stosować całkowity wzrost ciśnienia w jednym etapie sprężania, gaz przechodzi przez dwa etapy sprężania. Dzięki takiemu układowi dostępne modele obsługują różne kombinacje ciśnienia wlotowego, ciśnienia wylotowego i przepływu gazu.
|
Model |
Ciśnienie wlotowe MPa(G) |
Wylot ciśnienie MPa(G) |
Nominalny wolumetryczny natężenie przepływu (Nm3/h) |
Moc (KW) |
Prędkość (obr/min) |
Wymiar dł.*szer.*wys.(mm) |
|
GD-1000/15-220 |
1.5 |
22 |
1000 |
185 |
420 |
6800*3900*2300 |
|
GD-670/12-220 |
1.2 |
22 |
670 |
160 |
420 |
6800*3900*2300 |
|
GD-400/3-220 |
0.3 |
22 |
400 |
185 |
420 |
6500*4200*2500 |
|
GD-2710/9.6-16 |
0.4 |
13.5 |
2710 |
132 |
420 |
5000*3700*2500 |
|
GD-649/5,5-28 |
0.55 |
2.8 |
649 |
75 |
420 |
4500*3000*2000 |
|
GD-350/0,5-3 |
0.2 |
4.5 |
200 |
55 |
420 |
4500*3000*1800 |
|
GD-180/15 |
Atmosferyczny ciśnienie |
1.5 |
180 |
45 |
420 |
5000*3450*2500 |
|
GD-667/1,25-6 |
0,125 |
0,6 |
667 |
75 |
420 |
4200*3400*2500 |
|
GD-120/0,35-10 |
0,035 |
1,0 |
120 |
37 |
420 |
5070*3210*2500 |
|
GD-313/1-20 |
0,1 |
2.0 |
313 |
75 |
423 |
6800*3200*3700 |
|
GD-150/1,5-19 |
0,15 |
1.9 |
150 |
37 |
420 |
3040*2700*1540 |
|
GD-43/0,5-18,5 |
0,05 |
1,85 |
43 |
18,5 |
420 |
3100*2500*2200 |
|
GD-75/4 |
Atmosferyczny ciśnienie |
0,4 |
75 |
18,5 |
415 |
3040*2700*1470 |
|
GD-30/160 |
Atmosferyczny ciśnienie |
16 |
30 |
22 |
410 |
2800*1400*1400 |
|
GD-50/9-150 |
0,9 |
15 |
50 |
15 |
400 |
2500*1300*1300 |
|
GD-10/20 |
Atmosferyczny ciśnienie |
2.0 |
10 |
7,5 |
410 |
2800*1800*1600 |
|
GD-50/4-60 |
0,4 |
6,0 |
50 |
18,5 |
410 |
2900*1800*1600 |
|
GD-25/30-210 |
3.0 |
21 |
25 |
11 |
500 |
2000*1280*1500 |
|
GD-20/5-150 |
0,5 |
15 |
20 |
11 |
500 |
1600*900*1400 |
Sprężarkę membranową D można skonfigurować dla kilku kategorii gazów przemysłowych i specjalnych:
Gazy o wysokiej czystości
Gazy obojętne
Gazy łatwopalne i wybuchowe
Toksyczne gazy
Inne gazy specjalne
Został zaprojektowany do sprężania gazów o wysokiej czystości, obojętnych, łatwopalnych, wybuchowych, toksycznych i innych gazów specjalnych przy różnych natężeniach przepływu i wymaganiach ciśnienia.
Membrana oddziela komorę gazu procesowego od układu hydraulicznego i smarowania, minimalizując ryzyko bezpośredniego kontaktu gazu z olejem smarowym.
Gaz procesowy jest izolowany od strony hydraulicznej i smarnej za pomocą membrany. Dlatego też sprzęt jest dokładniej opisany jako wykorzystujący sprężanie gazu z separacją membranową, zamiast klasyfikować całą maszynę jako bezolejową.
Określona konfiguracja serii D wykorzystuje dwustopniowy układ kompresji.
Wymienione modele obejmują nominalne przepływy od 10 do 2710 Nm3/h.
Wybrane modele z wymienionego zakresu mają maksymalne ciśnienie wylotowe 22 MPa(G).
Tak. Podana konfiguracja techniczna wykorzystuje układ chłodzenia wodą obiegową.
