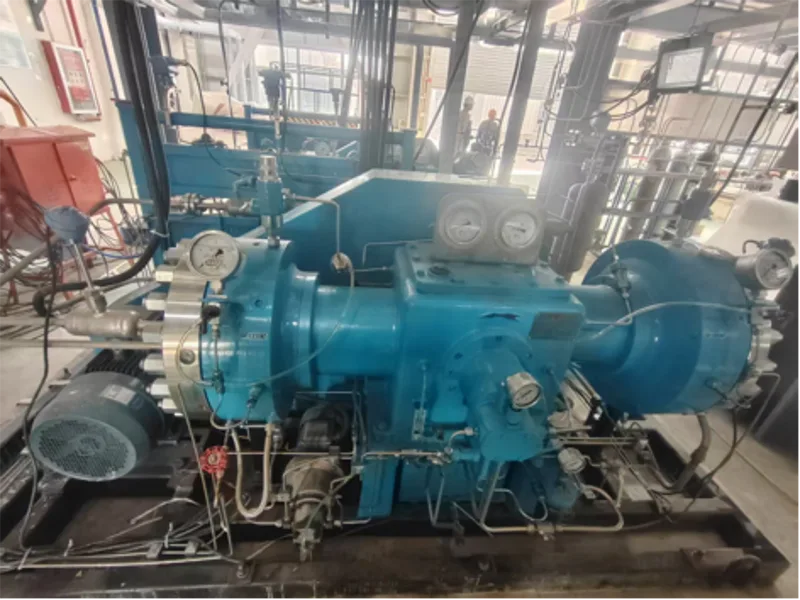

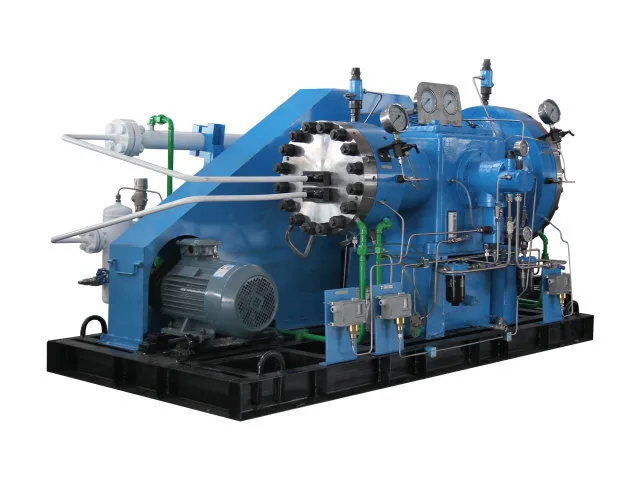

Sprężarka membranowa GD2

Sprężarka membranowa GD2 skoncentrowana na stosunkowo niskim przepływie gazu i sprężaniu pod wysokim ciśnieniem. Dostarczone modele obejmują wydajności gazu od 10 do 72 Nm3/h, przy ciśnieniu ssania od ciśnienia atmosferycznego do 1,2 MPa i ciśnieniu spalin do 15,7 MPa. Różne modele łączą w różny sposób przepływ, ciśnienie ssania, ciśnienie spalin i moc silnika, dzięki czemu sprężarkę można dopasować do rzeczywistego procesu, a nie wybierać wyłącznie na podstawie wydajności. Określone media obejmują gazy o wysokiej czystości, gazy obojętne, gazy palne i wybuchowe, gazy toksyczne i inne gazy specjalne.

GD2 Pojemność i zakres ciśnienia tłoczenia

Seria GD2 jest dostosowana do zastosowań związanych ze sprężaniem gazu, które łączą umiarkowane wymagania dotyczące przepływu ze znacznym wzrostem ciśnienia.

Według podanych specyfikacji wydajność waha się od 10 do 72 Nm3/h, a wybrane konfiguracje osiągają ciśnienia tłoczenia w granicach 14,7–15,7 MPa.

Ten profil operacyjny sprawia, że ​​warto rozważyć serię GD2 w zastosowaniach wymagających dostarczania gazu pod wysokim ciśnieniem bez dużej przepustowości objętościowej. Wybór odpowiedniego modelu zależy od wymaganego natężenia przepływu, ciśnienia wlotowego, docelowego ciśnienia tłoczenia i właściwości gazu.

Dane dotyczące kluczowych zakresów

Natężenie przepływu: 10–72 Nm3/h

Maksymalne podane ciśnienie spalin: 15,7 MPa

Ciśnienie ssania: atmosferyczne do 1,2 MPa w dostarczonych modelach

Moc silnika: 7,5–18,5 kW wśród wymienionych konfiguracji

Podana prędkość: 400–430 obr./min dla GD2-20/12

Branże, w których można zastosować GD2

Przemysłowe systemy gazowe

Sprężarkę membranową GD2 można rozważyć w przypadku dedykowanych zadań sprężania gazu i zwiększania ciśnienia, gdzie wymagana wydajność mieści się w zakresie 10–72 Nm³/h.

Procesy petrochemiczne i chemiczne

Gazy specjalne i gazy procesowe mogą wymagać kontrolowanej kompresji przed przejściem do kolejnego etapu procesu. Wybór modelu powinien opierać się na rzeczywistym składzie gazu i warunkach ciśnienia.

Zastosowania w elektronice i gazie o wysokiej czystości

Tam, gdzie czystość gazu jest ważnym wymaganiem procesu, kompresja membranowa zapewnia konfigurację, w której gaz procesowy jest oddzielany od strony hydraulicznej i smarnej sprężarki.

Badania i laboratoryjne systemy gazowe

Stosunkowo ukierunkowany zakres wydajności może odpowiadać niektórym badaniom, testom i specjalistycznym systemom dostaw gazu, w których zapotrzebowanie na gaz jest niższe, ale wymagany jest znaczny wzrost ciśnienia.

Specjalne zastosowania gazów

W przypadku gazów palnych, wybuchowych, toksycznych lub innych specjalnych należy sprawdzić konfigurację sprężarki pod kątem właściwości gazu, ciśnienia roboczego, temperatury, wymagań dotyczących uszczelnienia i mających zastosowanie wymagań bezpieczeństwa.

Produkcja i wsparcie techniczne Jinding

Wybór sprężarki membranowej to tylko część projektu związanego z gazem przemysłowym. Jinding łączy produkcję sprzętu z inżynierią i wsparciem posprzedażowym, umożliwiając klientom uzyskanie pomocy technicznej wykraczającej poza wstępną wycenę sprzętu.

Jej główna baza produkcyjna znajduje się w Dandong w Liaoning w Chinach, a techniczne centra sprzedaży znajdują się w Shenyang i Pekinie.

Jinding zatrudnia 203 pracowników, w tym 105 pracowników specjalistycznych i technicznych, a roczna zdolność produkcyjna wynosi ponad 500 sprężarek membranowych.

Wsparcie inżynieryjne przed i po dostawie

W przypadku projektu GD2 wsparcie techniczne może obejmować:

1. Wybór sprężarki

2. Konsultacja techniczna

3. Projekt techniczny

4. Produkcja i dostawa sprzętu

5. Instalacja i uruchomienie

6. Szkolenie z obsługi i konserwacji

7. Pomoc techniczna zdalna lub na miejscu

8. Kontrola, konserwacja i naprawa

9. Dostawa części zamiennych

Certyfikaty zarządzania i certyfikaty związane z produktami firmy Jinding obejmują ISO 9001, ISO 14001, ISO 45001, ISO 27001 i CE, a także rating kredytowy dla przedsiębiorstw AAA i pięciogwiazdkowy certyfikat obsługi posprzedażnej.

Często zadawane pytania

Jaki jest zakres przepływu sprężarki membranowej GD2?

Dostarczone modele GD2 obejmują nominalne natężenia przepływu od 10 do 72 Nm3/h.

Które modele GD2 osiągają około 15 MPa?

W tym zakresie ciśnień znajduje się kilka konfiguracji. GD2-20/12–160, GD2-25/6–160, GD2-25/5–160 i GD2-25/4–160 notowane są przy ciśnieniu spalin 15,7 MPa, natomiast GD2-10/150, GD2-20/5–150, GD2-25/1,5–150, GD2-35/12–150 i GD2-40/5–150 są podane przy ciśnieniu 14,7 MPa.

Czy GD2 może sprężać gaz pod ciśnieniem atmosferycznym?

Tak. Dostarczone konfiguracje GD2-20/12, GD2-10/160 i GD2-10/150 określają atmosferyczne ciśnienie ssania.

Jak ciśnienie ssania wpływa na wybór modelu?

Ciśnienie ssania zmienia wzrost ciśnienia wymagany od sprężarki. Dlatego przy wyborze modelu GD2 należy to uwzględnić łącznie z przepływem gazu i wymaganym ciśnieniem spalin.

Z jakimi gazami radzi sobie GD2?

W dostarczonej specyfikacji wymieniono gazy o wysokiej czystości, gazy obojętne, gazy palne i wybuchowe, gazy toksyczne i inne gazy specjalne. Ostateczna kompatybilność i konfiguracja zależą od rzeczywistych właściwości gazu i warunków pracy.

Jakie moce silników są dostępne?

Dostarczone modele GD2 obejmują konfiguracje silników o mocy 7,5 kW, 15 kW i 18,5 kW.

Czy Jinding może zapewnić niestandardową konfigurację?

Jinding może sprawdzić medium gazowe, natężenie przepływu, ciśnienie ssania, ciśnienie wylotowe i inne warunki pracy, aby zalecić odpowiednią konfigurację. Wymagania niestandardowe można omówić podczas doboru technicznego.
