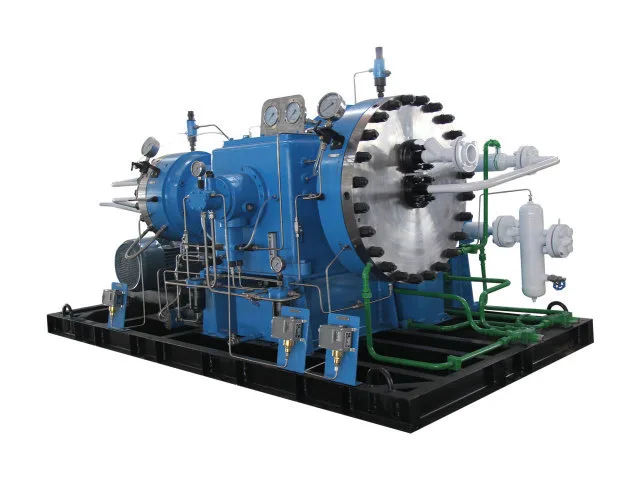

Sprężarka membranowa GD3

Nasza sprężarka membranowa GD3 została opracowana z myślą o projektach, w których wymagania dotyczące przepływu i ciśnienia gazu mogą znacznie różnić się w zależności od zastosowania. Dostępne konfiguracje obejmują warunki ssania atmosferycznego i ciśnieniowego, natomiast wybrane modele pracują przy ciśnieniach tłoczenia od 15 MPa do 35,3 MPa. Zamiast ograniczać zakres do jednej stałej klasy ciśnienia, GD3 zapewnia inżynierom wiele kombinacji przepływu, ciśnienia wlotowego i ciśnienia wylotowego, aby dopasować je do rzeczywistych wymagań procesu. W przypadku zapytań projektowych odpowiedni model można określić na podstawie wymaganej wydajności gazu i warunków ciśnienia, a nie wyłącznie na podstawie natężenia przepływu.

modele produktów i główne parametry

Gdzie GD3 pasuje do przemysłowych systemów gazowych

Sprężarkę membranową GD3 można rozważyć w zastosowaniach związanych z gazami przemysłowymi, gdzie proces wymaga kontrolowanego sprężania przy różnych poziomach ciśnienia.

Potencjalne obszary zastosowań obejmują:

Przemysłowe przetwarzanie gazów

Szeroka gama modeli pozwala na zastosowanie sprężarki do zastosowań związanych ze zwiększaniem gazu, przesyłem i sprężaniem pod wyższym ciśnieniem, gdzie wymagany punkt pracy mieści się w dostępnych konfiguracjach GD3.

Procesy chemiczne i petrochemiczne

Konfiguracje obejmujące zarówno niskie, jak i wysokie ciśnienie ssania można ocenić pod kątem gazów procesowych, w których warunki ciśnienia różnią się w zależności od systemu.

Systemy gazowe o wysokiej czystości

Dostarczona konfiguracja GD3-60/11 wymienia gazy o wysokiej czystości wśród odpowiednich mediów, łącznie z gazami obojętnymi, palnymi i wybuchowymi, toksycznymi i innymi specjalnymi.

Specjalne zastosowania gazów

Jeżeli gaz ma szczególne wymagania dotyczące czystości, bezpieczeństwa lub kompatybilności materiałowej, ostateczną konfigurację sprężarki należy sprawdzić pod kątem rzeczywistego składu gazu i warunków pracy, a nie wybierać wyłącznie na podstawie nazwy modelu.

GD3 Inżynieria, produkcja i wsparcie techniczne

Konfiguracje sprężarek membranowych specyficzne dla projektu wymagają skoordynowanego wsparcia inżynieryjnego, produkcyjnego i technicznego. Jinding ocenia wymagania aplikacji podczas wyboru sprzętu i przeprowadza je przez etapy produkcji i testowania, aby wesprzeć realizację projektu.

Firma Jinding z siedzibą w Dandong, Liaoning w Chinach integruje obróbkę, montaż, spawanie, malowanie, testowanie, badania i rozwój oraz obsługę klienta w swojej głównej bazie produkcyjnej. Obiekty obejmują ponad 100 maszyn do obróbki i testowania, warsztat obróbczy i montażowy o powierzchni 6000 m², warsztat spawalniczy i malarski o powierzchni 3000 m² oraz centrum badawczo-rozwojowe i obsługi klienta o powierzchni 2600 m².

Usługi techniczne obejmują wybór sprzętu, konsultacje techniczne, projektowanie techniczne, produkcję i dostawę, instalację i uruchomienie, szkolenia w zakresie obsługi i konserwacji, wsparcie techniczne na odległość i na miejscu, kontrolę, naprawy i dostawę części zamiennych.

W przypadku projektów sprężarek membranowych GD3 to zintegrowane wsparcie pomaga połączyć wstępną ocenę techniczną z dostawą sprzętu i późniejszym serwisem. Dane aplikacji mogą wpływać na decyzje dotyczące konfiguracji, podczas gdy produkcja, testowanie i pomoc techniczna wspierają sprzęt podczas instalacji i obsługi.

Często zadawane pytania

1. Jaki jest zakres przepływu sprężarki membranowej GD3?

Dostarczona lista modeli GD3 obejmuje przepływ gazu od 20 do 500 Nm3/h. Dokładny dostępny przepływ zależy od wybranej kombinacji ciśnienia ssania i wydechu.

2. Które modele GD3 osiągają około 15 MPa?

W kilku konfiguracjach osiąga się ciśnienie 15 MPa lub więcej. Przykłady obejmują GD3-20/160 przy 15,7 MPa, GD3-30/160 przy 15,7 MPa, GD3-55/2 ~ 150 przy 14,7 MPa, GD3-80/13 ~ 200 przy 19,6 MPa i GD3-100/9-220 przy 21,6 MPa.

3. Czy GD3 może sprężać gaz pod ciśnieniem atmosferycznym?

Tak. Wiele wymienionych modeli wykorzystuje ciśnienie ssania 1 atm, w tym GD3-60/11, GD3-75/5, GD3-100/6, GD3-20/200, GD3-20/160, GD3-30/160 i kilka innych konfiguracji.

4. Jak ciśnienie ssania wpływa na wybór modelu GD3?

Ciśnienie ssania jest jednym z kluczowych parametrów doboru. Oferta obejmuje ssanie atmosferyczne, niskie nadciśnienia, takie jak 0,01–0,1 MPa, wyższe ciśnienia ssania, takie jak 1,2–2,0 MPa i konfiguracje do 5,0 MPa. Należy zatem określić wymagane warunki ssania wraz z docelowym ciśnieniem spalin i natężeniem przepływu.

5. Z jakimi gazami radzi sobie GD3?

Dostarczona specyfikacja GD3-60/11 zawiera listę gazów o wysokiej czystości, gazów obojętnych, gazów palnych i wybuchowych, gazów toksycznych i innych gazów specjalnych. W przypadku konkretnego gazu ostateczne zwilżone materiały, uszczelnienia i konfigurację należy sprawdzić w odniesieniu do składu gazu i warunków pracy.

6. Jakie moce silników są dostępne?

Dostarczone modele GD3 mają moc silników 15, 18,5, 22, 30, 37 i 45 kW. Rzeczywisty dobór silnika zależy od konfiguracji sprężarki i punktu pracy.

7. Jakie jest najwyższe ciśnienie spalin wymienione dla GD3?

Najwyższe ciśnienie spalin w dostarczonych danych modelu wynosi 35,3 MPa i występuje w modelach GD3-70/35-360 i GD3-120/50-360.

Poproś o wybór modelu GD3 i wycenę

Jeśli znasz wymagane warunki przepływu i ciśnienia gazu, Jinding może pomóc zawęzić zakres GD3 do odpowiedniej konfiguracji sprężarki.

Wyślij medium gazowe, natężenie przepływu, ciśnienie ssania, ciśnienie spalin i wymagania operacyjne do firmy Jinding w celu przeglądu technicznego, wyboru modelu i wyceny.

Jinding — fabryka sprężarek membranowych do projektów związanych ze sprężaniem gazów przemysłowych.
