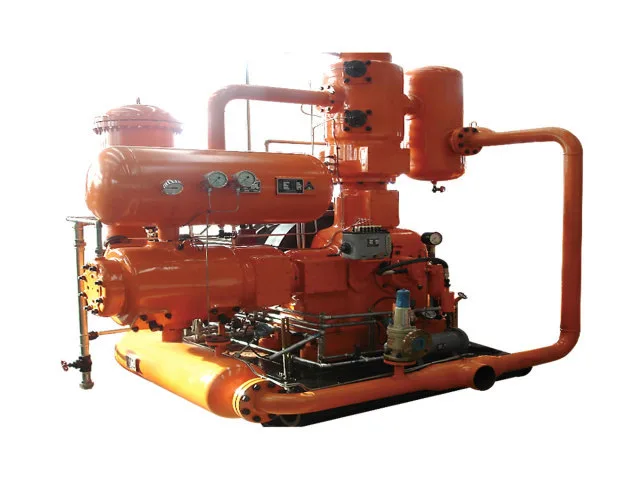

Sprężarka tłokowa typu L

Sprężarka tłokowa typu L to sprężarka tłokowa opracowana do obsługi gazów petrochemicznych. Jego układ mechaniczny wykorzystuje integralny korpus maszyny, wał korbowy z żeliwa sferoidalnego i układ wymuszonego smarowania elementów przekładni. Tłok i poprzeczka są połączone gwintowaną konstrukcją.

Serię można skonfigurować dla maksymalnie dwóch stopni kompresji. W zależności od wybranego modelu i sprężanego gazu, butla może pracować w układach bezolejowych lub smarowanych olejem.

Co znajduje się wewnątrz sprężarki?

Integralna struktura ciała

Korpus główny stanowi podstawę konstrukcyjną sprężarki. Wał korbowy, mechanizm korbowodu i inne ruchome elementy działają w ramach zintegrowanej konstrukcji maszyny.

Wał korbowy z żeliwa sferoidalnego

Wał korbowy wykonany jest z żeliwa sferoidalnego i przenosi ruch obrotowy silnika na mechanizm sprężania posuwisto-zwrotnego.

Smarowanie przekładni

Układ smarowania obsługuje elementy mechaniczne biorące udział w ciągłej pracy posuwisto-zwrotnej i stanowi część normalnego układu operacyjnego sprężarki.

Połączenie tłoka i poprzeczki

Pomiędzy tłokiem a poprzeczką zastosowano połączenie gwintowe. Jest to część układu mechanicznego stosowanego w konstrukcji sprężarki typu L i wspiera montaż elementów poruszających się posuwisto-zwrotnie.

Podstawowy zakres projektowy

Sprężarka tłokowa typu L jest zbudowana w następującym ogólnym zakresie konstrukcyjnym:

·  Skok: 180–240 mm

·  Prędkość: 420–590 obr./min

·  Znamionowy naciąg tłoczyska: 42–68 kN

·  Znamionowe obciążenie tłoczyska: 42–68 kN

·  Moc napędowa: 75–280 kW

·  Maksymalne stopnie kompresji: 2

·  Główny obszar zastosowania: Przemysł petrochemiczny

Główne parametry techniczne

Gdzie stosowana jest sprężarka tłokowa typu L?

Systemy wodorowe

Wymagania dotyczące sprężania wodoru mogą się różnić w zależności od natężenia przepływu, ciśnienia w układzie i warunków dalszego procesu. Dobór sprężarki powinien opierać się na rzeczywistych parametrach pracy wodoru.

Petrochemiczne przetwarzanie gazu

Gaz z ropy naftowej, lekkie węglowodory, gaz bogaty i inne gazy procesowe mogą wymagać sprężania podczas produkcji, przesyłu lub obróbki procesowej.

Kompresja azotu

Azot można sprężać do zastosowań związanych z zasilaniem procesów przemysłowych i przesyłaniem gazu.

Systemy etylenu i propylenu

Sprężarkę typu L można uwzględnić w zastosowaniach procesowych obejmujących etylen lub propylen, pod warunkiem potwierdzenia rzeczywistego składu gazu i wymagań eksploatacyjnych.

Instalacje gazowe przemysłowe

Dostępna wydajność i zakres ciśnień mogą również wspierać projekty gazów przemysłowych wymagające konfiguracji sprężarki tłokowej.

Produkcja i wsparcie techniczne firmy Jinding

Jinding produkuje sprężarki przemysłowe i urządzenia do produkcji acetylenu od 1995 roku.

Asortyment sprężarek obejmuje sprężarki membranowe, sprężarki tłokowe i sprężarki napędzane cieczą. Zaplecze produkcyjne firmy obejmuje obróbkę skrawaniem, montaż, spawanie, malowanie, testowanie i rozwój techniczny.

W przypadku projektów sprężarek tłokowych typu L firma Jinding może zapewnić wsparcie obejmujące wybór sprzętu, komunikację techniczną, produkcję i usługi uzupełniające.

Często zadawane pytania

Jakie gazy można sprężać za pomocą sprężarki tłokowej typu L?

Seria przeznaczona jest do gazów obejmujących wodór, azot, gaz naftowy, lekki gaz węglowodorowy, etylen, propylen, gaz bogaty i gaz analityczny. Ostateczny wybór należy potwierdzić zgodnie z rzeczywistym składem gazu i wymaganiami procesu.

Jaka jest największa pojemność pokazana w wymienionych modelach?

Największy nominalny przepływ objętościowy w podanym wykazie modeli wynosi 135 Nm3/min.

Czy wszystkie modele są bezolejowe?

Nie. Większość wymienionych modeli wykorzystuje bezolejowe smarowanie cylindrów, natomiast model 4L-65/-0,4-0,7 zawiera smarowanie olejowe.

Czy sprężarka może przyjmować gaz pod ciśnieniem atmosferycznym?

Tak. W kilku wymienionych modelach jako warunek wlotowy wykorzystuje się ciśnienie atmosferyczne.

Czy dostępne jest zasysanie niskociśnieniowe lub próżniowe?

Tak. Oferowany asortyment obejmuje warunki ssania niskociśnieniowego oraz jeden model z ciśnieniem wlotowym -0,04 MPa(G).

Jakie jest maksymalne ciśnienie tłoczenia w podanych danych?

Najwyższe podane ciśnienie wylotowe wynosi 4,0 MPa(G).

Ile stopni sprężania może mieć sprężarka?

Podstawowa specyfikacja konstrukcyjna dopuszcza maksymalnie dwa etapy kompresji.

Jakie informacje są potrzebne do wyceny?

Proszę podać medium gazowe, ciśnienie wlotowe, temperaturę wlotową, ciśnienie wylotowe, wymagany przepływ gazu i wszelkie specjalne wymagania operacyjne.
