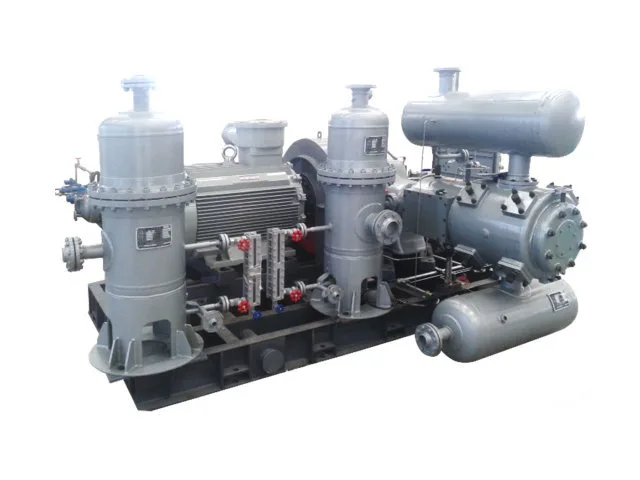

Sprężarka tłokowa typu P

Sprężarka tłokowa typu P jest sprężarką tłokową opracowaną do sprężania gazów procesowych w przemyśle petrochemicznym i przemysłowym. Jego układ mechaniczny obejmuje integralny korpus sprężarki, wał korbowy z żeliwa sferoidalnego, technologię smarowania do przodu sekcji przekładni oraz połączenie gwintowe pomiędzy tłokiem a wodzikiem.

Seria działa głównie przy 420 obr./min i obsługuje maksymalnie dwa stopnie sprężania. Dostępne modele obejmują różne kombinacje ciśnienia ssania, ciśnienia tłoczenia i wydajności gazu, umożliwiając dopasowanie sprężarki do indywidualnych zadań procesowych, zamiast traktować wszystkie zastosowania sprężania gazu w ten sam sposób.

Zakres operacyjny i specyfikacje techniczne serii P

Sprężarka tłokowa typu P jest dostępna w konfiguracjach o znamionowej mocy napędowej od 30 do 90 kW i maksymalnie dwóch stopniach sprężania. Wymienione modele obejmują nominalne natężenia przepływu od 3 do 91,8 Nm3/min, przy ciśnieniach wlotowych od 0,05 do 5,0 MPa(G) i ciśnieniach wylotowych od 0,65 do 5,5 MPa(G).

Wszystkie modele wymienione poniżej charakteryzują się bezolejowym smarowaniem cylindrów i prędkością znamionową 420 obr./min. Wybór modelu powinien opierać się na wymaganym natężeniu przepływu, ciśnieniu wlotowym i tłocznym, właściwościach gazu i warunkach pracy.

Dlaczego konfiguracja cylindra bezolejowego ma znaczenie

Ta sprężarka tłokowa typu P oddziela wymagania dotyczące sprężania cylindra od wymagań dotyczących smarowania głównego układu przeniesienia napędu. Podczas gdy w sekcji przekładni zastosowano wymagany układ smarowania mechanicznego, sam cylinder jest skonfigurowany do sprężania gazu bezolejowego.

Dla nabywców główną kwestią nie jest po prostu to, czy sprężarkę można opisać jako bezolejową. Ważniejsze pytanie brzmi, czy konfiguracja butli odpowiada wymaganiom instalacji gazowej.

Można rozważyć konfigurację butli bezolejowej, gdy proces wymaga kontroli możliwego wprowadzenia oleju do strumienia sprężonego gazu, szczególnie gdy należy wziąć pod uwagę czystość gazu lub wymagania dotyczące dalszego przetwarzania.

Gazy procesowe do zastosowań petrochemicznych

Sprężarkę tłokową typu P można wybrać dla różnych gazów przemysłowych i petrochemicznych. Konfigurację sprężarki należy zawsze oceniać zgodnie z charakterystyką rzeczywistego medium procesowego.

Informacje potrzebne do doboru sprężarki

Aby polecić odpowiednią sprężarkę tłokową typu P, firma Jinding potrzebuje zazwyczaj następujących informacji:

1. Sprężony gaz lub medium gazowe

2. Skład gazu, jeśli ma to zastosowanie

3. Ciśnienie ssania

4. Temperatura ssania

5. Wymagane ciśnienie tłoczenia

6. Wymagane natężenie przepływu gazu

7. Ciągłe lub przerywane wymagania operacyjne

8. Wymagania dotyczące dalszego procesu

9. Środowisko instalacyjne

10. Odnośne wymagania dotyczące bezpieczeństwa lub projektu

W przypadku gazów specjalnych i mieszanych gazów procesowych informacje o właściwościach fizycznych i chemicznych medium mogą pomóc w określeniu bardziej odpowiedniej konfiguracji sprężarki.

Wsparcie załadunku i dostawy

Dostawa sprężarki to coś więcej niż tylko przygotowanie sprzętu do wysyłki. Rozmiar sprzętu, wymagania dotyczące opakowania, warunki transportu, sposoby podnoszenia i harmonogramy dostaw mogą mieć wpływ na ostateczny plan dostawy.

Skontaktuj się z firmą Jinding, aby omówić wymagania dotyczące sprężarki i poprosić o pomoc techniczną w zakresie doboru.

Często zadawane pytania

1. Do czego służy sprężarka tłokowa typu P?

Jest przeznaczony do zastosowań w zakresie przemysłowego sprężania gazów, w tym do wzmacniania gazu procesowego, przesyłu gazu i dostarczania sprężonego gazu do dalszych urządzeń.

2. Jakie natężenia przepływu są dostępne?

Wymienione modele obejmują nominalne przepływy od 3 do 91,8 Nm³/min, w zależności od wybranej konfiguracji.

3. Jakie są dostępne ciśnienia wlotowe i wylotowe?

Wymienione modele obejmują ciśnienia wlotowe od 0,05 do 5,0 MPa(G) i ciśnienia wylotowe od 0,65 do 5,5 MPa(G).

4. Czy zastosowano bezolejowe smarowanie cylindrów?

Tak. Wszystkie konfiguracje w dostarczonych danych określają bezolejowe smarowanie cylindrów. Nie musi to koniecznie oznaczać, że każdy element kompletnej maszyny działa bez oleju smarowego.

5. Ile stopni kompresji jest dostępnych?

Dostarczone specyfikacje wskazują konfiguracje z maksymalnie dwoma stopniami sprężania. Dokładny układ zależy od wybranego modelu.

6. Jak wybrać odpowiedni model?

Wybór zależy od składu gazu, wymaganego natężenia przepływu, ciśnienia wlotowego, docelowego ciśnienia tłoczenia, temperatury roboczej i cyklu pracy.

7. Jakie informacje są potrzebne do wyceny technicznej?

Podaj medium gazowe, wymaganą wydajność, ciśnienie wlotowe i wylotowe, warunki pracy oraz wszelkie szczególne wymagania dotyczące materiałów i bezpieczeństwa.

8. Jaka konserwacja jest wymagana?

Rutynowa konserwacja powinna być wykonywana zgodnie z instrukcjami producenta i może obejmować kontrolę zaworów, pierścieni tłokowych, uszczelek, układów smarowania, jeśli ma to zastosowanie, układów chłodzenia i połączeń. Okresy międzyobsługowe zależą od warunków pracy i konfiguracji sprzętu.
