Układ napełniania acetylenem nie jest pojedynczą maszyną. Jest to odcinek procesowy łączący źródło acetylenu z butlami przygotowanymi do napełniania.
W zależności od konfiguracji instalacji acetylen może najpierw przejść przez urządzenia do wytwarzania, oczyszczania, suszenia, przechowywania lub sprężania przed wejściem do sekcji napełniania. Układ napełniania następnie rozprowadza i kontroluje gaz, dzięki czemu butle mogą być napełniane w wymaganych warunkach pracy.
System może obejmować rurociągi gazowe, kolektory do napełniania, punkty podłączenia butli, przyrządy do monitorowania ciśnienia, zawory regulacyjne, urządzenia zabezpieczające i powiązany sprzęt automatyki. Dobór sprzętu zależy od wydajności stacji benzynowej i wymagań całego procesu produkcji acetylenu.
Zamiast traktować napełnianie butli jako odrębną operację, Jinding może skonfigurować sekcję napełniania jako część ogólnego systemu produkcji acetylenu i obsługi gazu.

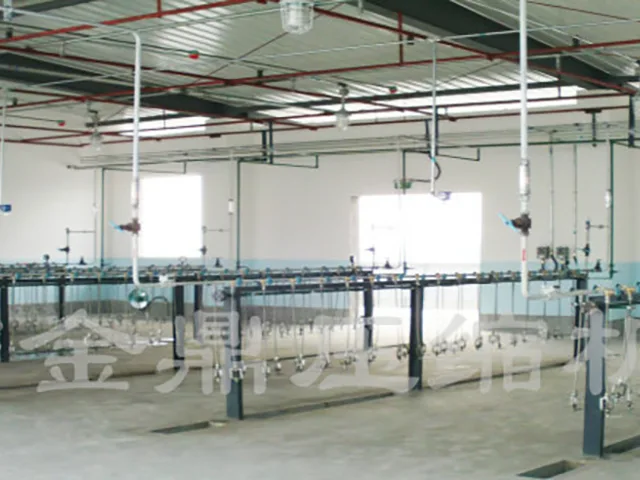

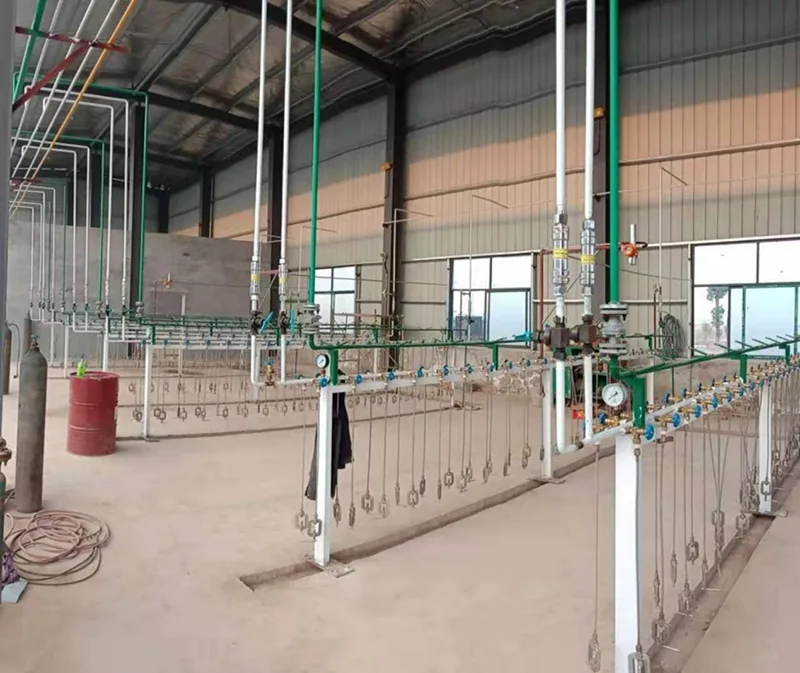

Gaz z poprzedzającej instalacji acetylenowej dostarczany jest do sekcji napełniania wymaganym układem rurociągów. System kolektorów rozdziela gaz na poszczególne stanowiska napełniania lub grupy butli.
Ułatwia to organizację wielu punktów napełniania w ramach tego samego obszaru operacyjnego.
Urządzenia do kontroli i monitorowania ciśnienia są włączone do procesu napełniania zgodnie z projektem systemu. Operatorzy mogą monitorować stan pracy linii rozlewniczej i dokonywać regulacji zgodnie z ustaloną procedurą napełniania.
Rzeczywisty układ napełniania można zaprojektować w oparciu o wymaganą liczbę butli, pojemność napełniania i przebieg pracy w miejscu instalacji.
Sekcję napełniania można połączyć z innymi urządzeniami linii produkcyjnej acetylenu, w tym z generatorami, systemami oczyszczania, suszarniami, zbiornikami gazu, sprężarkami i systemami monitorowania bezpieczeństwa.
Dzięki temu układ napełniania może stać się częścią całego procesu gazowego, a nie działać jako oddzielny element wyposażenia.
Planując system napełniania butli acetylenem, Jinding ocenia następujące wymagania operacyjne i terenowe:
System napełniania acetylenem powinien zawierać środki bezpieczeństwa odpowiednie do jego konstrukcji i warunków pracy. W zależności od projektu mogą to być urządzenia izolujące rurociągi, monitorujące ciśnienie, zawory bezpieczeństwa, przerywacze płomieni i inne określone elementy ochronne.
Tam, gdzie jest to wymagane, funkcje monitorowania i sterowania można koordynować z zakładowym systemem PLC. Stan sprzętu, parametry operacyjne i sygnały alarmowe można zintegrować z ogólnym układem monitorowania instalacji, aby wspierać nadzór operacyjny.
Ostateczny projekt bezpieczeństwa musi uwzględniać wydajność systemu, rozmieszczenie sprzętu, warunki pracy, obowiązujące przepisy i wymagania specyficzne dla projektu. Urządzenia zabezpieczające i logika sterowania powinny być wybrane i sprawdzone w ramach projektu inżynierskiego.
W przypadku nowych instalacji system napełniania można zaplanować wraz z wcześniejszymi urządzeniami do wytwarzania acetylenu i przetwarzania gazu. Koordynacja wydajności produkcyjnej, oczyszczania, suszenia, sprężania, przechowywania i napełniania butli pomaga ustalić zgodny układ procesu i sekwencję operacyjną.
Kiedy zapotrzebowanie na produkcję wzrasta, istniejące obiekty mogą wymagać dodatkowych stanowisk napełniania lub większej przepustowości napełniania. Przed określeniem planu rozbudowy należy ocenić dostępną dostawę acetylenu, wydajność sprężarki, układ rurociągów i stan istniejącego sprzętu.
W przypadku zakładów modernizujących starsze urządzenia do napełniania ocena może obejmować rurociągi do napełniania, systemy sterowania, urządzenia zabezpieczające i funkcje monitorowania. Rozwiązanie zastępcze należy sprawdzić pod kątem istniejących interfejsów procesowych, wymaganej zdolności produkcyjnej i aktualnych wymogów bezpieczeństwa, aby wspierać integrację z zakładem operacyjnym.
Nie. Jest to zazwyczaj połączenie sprzętu i elementów procesu stosowanych do organizacji dostarczania acetylenu i napełniania butli. Rzeczywista konfiguracja zależy od wydajności i wymagań projektu.
Tak. Układ napełniania można rozpatrywać łącznie z istniejącym sprzętem do dostarczania, oczyszczania, suszenia, przechowywania, sprężania i monitorowania acetylenu. Przed ostateczną konfiguracją należy ocenić kompatybilność istniejącego systemu.
Liczba stanowisk obsadzanych nie jest stała. Można go określić na podstawie wymaganej zdolności produkcyjnej, układu miejsca, możliwości dostaw gazu i procedury operacyjnej.
Funkcje automatyzacji i monitorowania można włączyć zgodnie z wymaganiami projektu. Poziom automatyzacji może wahać się od podstawowego monitorowania przyrządów po sterowanie oparte na PLC i funkcje alarmowe.
Konkretna konfiguracja bezpieczeństwa zależy od projektu. W razie potrzeby można zastosować urządzenia takie jak urządzenia monitorujące ciśnienie, zawory odcinające, zawory bezpieczeństwa, przerywacze płomienia i powiązane elementy zabezpieczające.
Aby przygotować odpowiedni sposób napełniania, kupujący powinni podać wymaganą pojemność acetylenu, liczbę stanowisk napełniania, specyfikacje butli, dostępne warunki zasilania acetylenem, ciśnienie przed butlą, wymagane warunki napełniania, przestrzeń instalacyjną oraz wszelki istniejący sprzęt, który zostanie podłączony do nowego systemu.
Jinding produkuje sprężarki przemysłowe i urządzenia do produkcji acetylenu. W zależności od zakresu projektu wybór sprzętu i wsparcie techniczne mogą obejmować wytwarzanie acetylenu, oczyszczanie, suszenie, sprężanie, przechowywanie, napełnianie, monitorowanie i powiązane usługi inżynieryjne.
