Sprzęt do sprężania acetylenu dobiera się w zależności od wyporu gazu, ciśnienia wlotowego, wymaganego ciśnienia wylotowego i warunków dalszego procesu. Czynniki te pomagają określić, czy do danego zastosowania nadaje się sprężarka tłokowa acetylenu, czy inna konfiguracja sprężarki tłokowej gazu.
W linii produkcyjnej acetylenu sprężarka łączy wstępne przygotowanie gazu z dalszym przetwarzaniem lub dostawą.
Po wytworzeniu i wymaganych etapach oczyszczania gazu może zaistnieć potrzeba przeniesienia acetylenu do przechowywania, suszenia, napełniania butli lub innego sprzętu procesowego. Jeśli dostępne ciśnienie wlotowe jest niewystarczające do następnego etapu, sprężanie podnosi ciśnienie gazu do poziomu wymaganego przez system.
Dlatego wybór sprzętu rozpoczyna się od pozycji sprężarki w procesie. Kluczowe szczegóły obejmują źródło gazu, wymagane natężenie przepływu, warunki na wlocie i docelowe ciśnienie tłoczenia.
Wyporność gazu jest głównym parametrem wymiarowania i może być określona w m3/min. Wymagana wydajność powinna odpowiadać zapotrzebowaniu procesu i oczekiwanym warunkom pracy.
Ciśnienie tłoczenia jest kolejnym krytycznym parametrem. Należy go określić na podstawie wymagań urządzeń końcowych i całego procesu, a nie rozpatrywać go oddzielnie.
Ciśnienie wlotowe, warunki gazu, harmonogram pracy i połączenia rurociągów również wpływają na konfigurację sprzętu. Parametry te należy przeglądać łącznie w celu określenia odpowiedniej specyfikacji sprężarki.

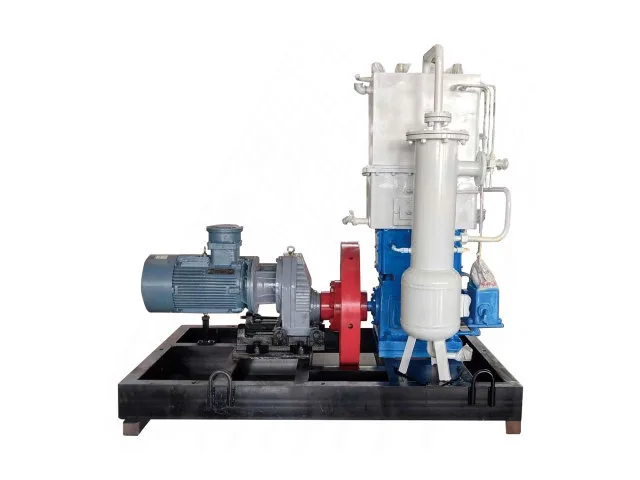

Sprężarka tłokowa tłokowa spręża gaz poprzez wielokrotny ruch tłoka wewnątrz cylindra. Podczas suwu ssania gaz wchodzi do komory sprężania przez zawór wlotowy. Gdy tłok przechodzi przez suw sprężania, objętość komory zmniejsza się, a ciśnienie gazu wzrasta. Po osiągnięciu warunków tłoczenia sprężony gaz wypływa przez zawór wylotowy.
Cykl ten powtarza się podczas pracy. Wymagane przemieszczenie, ciśnienie znamionowe i układ stopnia sprężania zależą od warunków procesu i wymagań eksploatacyjnych układu acetylenowego.
|
Model |
Średni |
Przemieszczenie |
Ciśnienie spalin |
Wymiary całkowite |
Waga |
Aparat |
|
|
Moc |
Woltaż |
||||||
|
2Z-(0,34-0,67)/25 |
Acetylen |
0,34-0,67 |
2.5 |
1700x800x1400 |
1.1 |
11 |
380 |
|
2Z-0,67/25 |
Acetylen |
0.67 |
2.5 |
1900x900x2000 |
2.2 |
11 |
380 |
|
2Z-0,8/25 |
Acetylen |
0.8 |
2.5 |
1900x900x2000 |
2.2 |
11 |
380 |
|
2Z-(0,5-0,8)/25 |
Acetylen |
0,5-0,8 |
2.5 |
1900x900x2000 |
2.2 |
15 |
380 |
|
2Z-1,33/25 |
Acetylen |
1.33 |
2.5 |
2035x1240x2260 |
3 |
18.5 |
380 |
|
2Z-1,67/25 |
Acetylen |
1.67 |
2.5 |
2035x1240x2260 |
3 |
22 |
380 |
|
2Z-(0,67-1,5)/25 |
Acetylen |
0,67-1,5 |
2.5 |
2035x1240x2260 |
3 |
22 |
380 |
|
2Z-(0,835-1,67)/25 |
Acetylen |
0,835-1,67 |
2.5 |
2035x1240x2260 |
3 |
22 |
380 |
Po przejściu acetylenu przez wymagane etapy produkcji i oczyszczania, gdy konieczne jest dostarczenie gazu do dalszego procesu pod wyższym ciśnieniem, stosuje się urządzenia sprężające.
W przypadku projektów napełniania gazem stabilny etap sprężania jest ważną częścią przenoszenia przetworzonego acetylenu do kolejnego systemu napełniania.

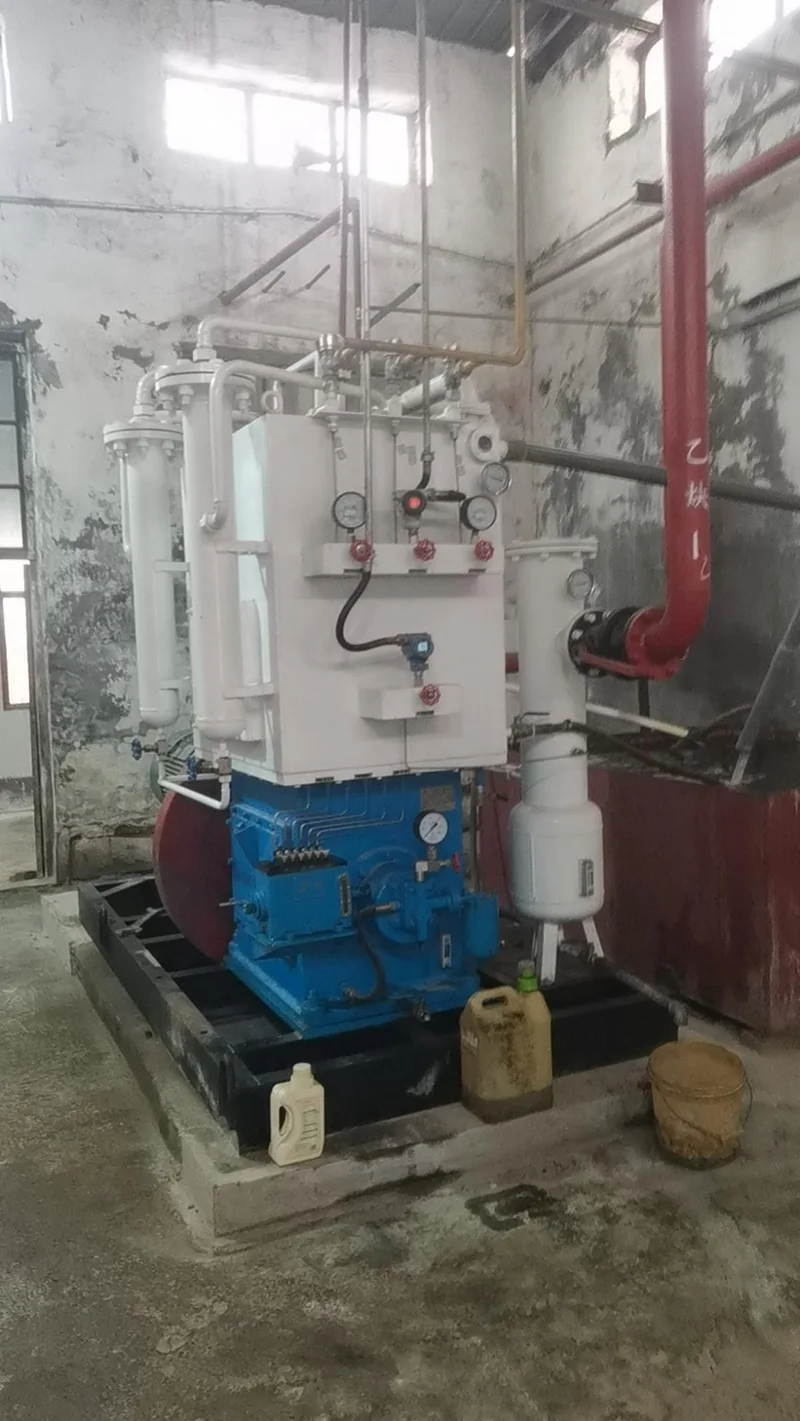

Sprężarkę można włączyć do przemysłowych instalacji gazowych, w których acetylen musi być przesyłany pomiędzy sekcjami procesu w warunkach kontrolowanego ciśnienia.
Projekty wykorzystujące acetylen jako przemysłowy gaz zasilający mogą wymagać dedykowanego sprzętu sprężającego w ramach procesu obsługi gazu.
W przypadku klientów kupujących kompletne urządzenia do produkcji acetylenu, sprężarkę tłokową można rozważyć łącznie z generatorami, urządzeniami oczyszczającymi, suszarkami, systemami monitorowania bezpieczeństwa i innym sprzętem pomocniczym.
Jinding to chiński producent sprężarek przemysłowych i sprzętu do produkcji acetylenu. Założona w 1995 roku firma Liaoning Jinding Technology Development Co., Ltd. opracowuje i produkuje sprężarki membranowe, sprężarki tłokowe, sprężarki napędzane cieczą i urządzenia do produkcji acetylenu.
Asortyment produktów firmy pozwala klientom pracującym nad projektami dotyczącymi acetylenu zaopatrywać się w różnego rodzaju sprzęt procesowy od producenta znającego zarówno systemy sprężania gazu, jak i systemy produkcji acetylenu.
Zakres techniczny Jinding obejmuje wybór sprzętu, wsparcie inżynieryjne, produkcję, dostawę sprzętu, pomoc w instalacji i uruchomieniu, wsparcie konserwacyjne i serwis części zamiennych zgodnie z wymaganiami projektu.
W przypadku projektów związanych z acetylenem obejmujących wiele elementów wyposażenia, może to uprościć komunikację pomiędzy sekcjami wytwarzania gazu i sprężania.
Tak. Wymieniony asortyment produktów jest przeznaczony do zastosowań w zakresie sprężania acetylenu i jest przeznaczony do stosowania w produkcji, przetwarzaniu, dostawie acetylenu i powiązanych systemach gazów przemysłowych.
Modele wymienione na tej stronie mają ciśnienie wylotowe 2,5 MPa(G).
Wymienione modele obejmują wydajności od 0,34 m3/min do 1,67 m3/min, włączając kilka konfiguracji pośrednich.
Model należy wybrać zgodnie z rzeczywistym zapotrzebowaniem na przepływ acetylenu, stanem wlotowym, ciśnieniem tłoczenia, zdolnością produkcji gazu przed i zapotrzebowaniem procesu na dalszym etapie.
Tak. Jinding produkuje sprzęt do produkcji acetylenu i powiązany sprzęt do sprężania gazu. W zależności od wymagań projektu, sprężarkę można rozpatrywać łącznie z generatorami acetylenu, systemami oczyszczania, osuszaczami, sprzętem monitorującym i innym sprzętem pomocniczym.
Modele w bieżącym zakresie parametrów są wymienione z zasilaniem elektrycznym 380 V.
Tak. Wymiary całkowite i masa sprzętu różnią się w zależności od modelu. Przed ostatecznym wyborem sprzętu należy wziąć pod uwagę przestrzeń fundamentową, dostęp konserwacyjny, warunki podnoszenia i układ rurociągów.
Zalecane informacje obejmują wymaganą pojemność gazu, warunki wlotowe, wymagane ciśnienie tłoczenia, wymagania operacyjne, zasilanie i wszelkie specjalne warunki projektu. Dzięki temu Jinding może ocenić aplikację i zalecić odpowiednią konfigurację.
