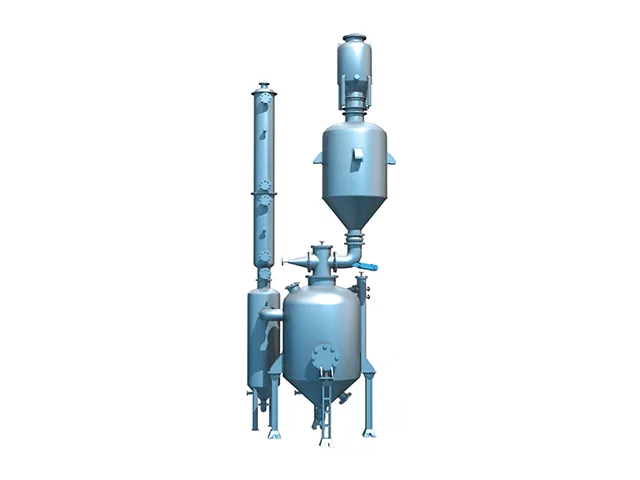

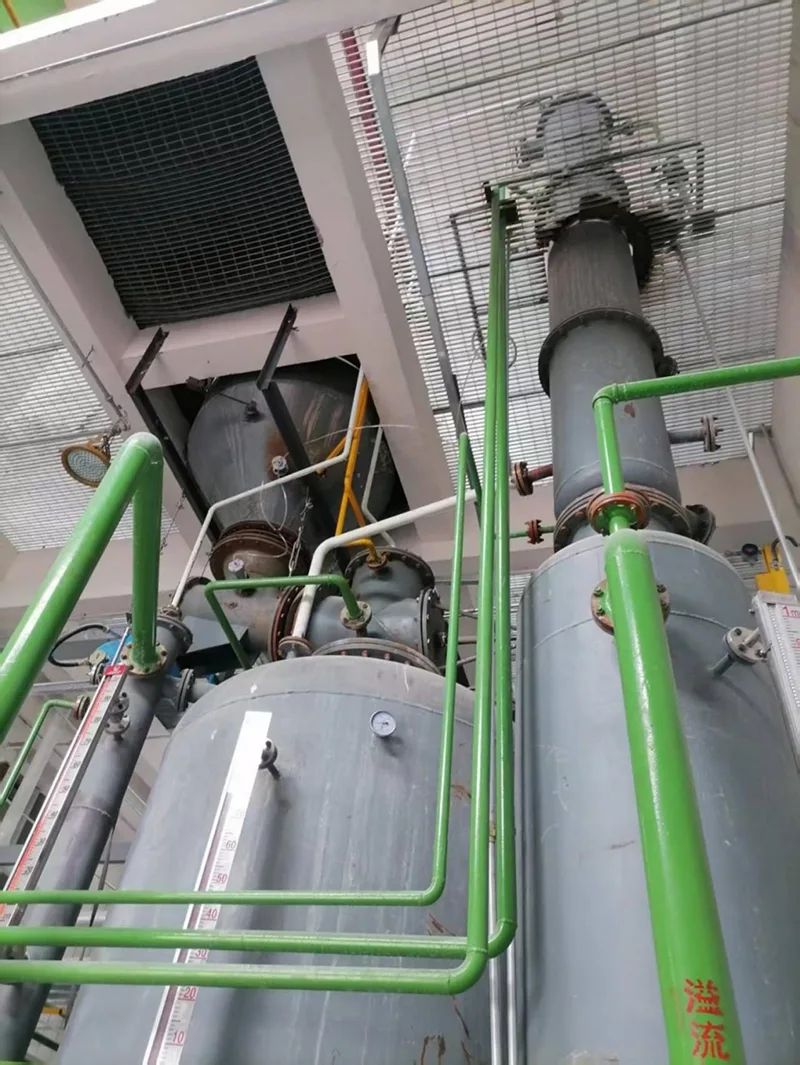

Generator acetylenu o niskim ciśnieniu, zamknięty

Generator acetylenu o niskim ciśnieniu w układzie zamkniętym wykorzystuje węglik wapnia jako surowiec do produkcji acetylenu. Podczas pracy węglik wchodzi do układu reakcyjnego i reaguje z wodą, wytwarzając acetylen. Materiał, który nie uległ całkowitemu rozkładowi w początkowej fazie reakcji, może być kontynuowany w procesie reakcji wtórnej w generatorach głównych i pomocniczych.

Ten dodatkowy etap reakcji pomaga poprawić wykorzystanie węglika wapnia i zmniejszyć ilość nieprzereagowanego materiału opuszczającego system.

Ciepło powstające podczas produkcji acetylenu jest usuwane w procesie chłodzenia. Utrzymywanie temperatury reakcji pod kontrolą jest ważne dla utrzymania stabilnego wytwarzania gazu i warunków pracy. Podane warunki pracy instalacji obejmują niskie ciśnienie robocze w zakresie 4–6 kPa.

Zamknięte zasilanie dla kontrolowanej pracy

Załączona konfiguracja dotyczy jednego z praktycznych problemów związanych z wytwarzaniem acetylenu: zapobiegania przedostawaniu się niepożądanego powietrza do sprzętu reakcyjnego.

Zamknięty system firmy Jinding wykorzystuje uszczelnione zasilanie wraz z układem usuwania i wymiany azotu. Zmniejsza to możliwość zmieszania się powietrza ze środowiskiem wytwarzającym gaz podczas operacji zasilania i wymiany.

Zamknięty generator acetylenu o niskim ciśnieniu można również połączyć ze zbiornikiem gazu. Mechanizm podający reaguje na ustawioną pozycję uchwytu gazu, umożliwiając automatyczne rozpoczynanie i zatrzymywanie podawania węglika, zamiast polegać wyłącznie na obsłudze ręcznej.

Takie rozwiązanie zmniejsza obciążenie operatora, zapewniając jednocześnie systemowi produkcyjnemu bardziej spójną reakcję na zmiany zapotrzebowania na gaz.

Chłodzenie i kontrola temperatury

Wytwarzanie acetylenu jest reakcją egzotermiczną, dlatego usuwanie ciepła stanowi ważną część stabilnej pracy.

Generator acetylenu o niskim ciśnieniu w układzie zamkniętym zapewnia zakres temperatur roboczych 60–80°C, a także wymaganą temperaturę roboczą ≤60°C.

Właściwe chłodzenie pomaga utrzymać kontrolowane środowisko reakcji i wspiera stabilne wytwarzanie acetylenu podczas ciągłej pracy.

Model i główne parametry generatora acetylenu

Otwarte i zamknięte konfiguracje generatorów

Modele DYF są wymienione jako generatory typu otwartego, ze specyfikacją węglika wapnia wynoszącą 50–280 mm i wydajnością ekstrakcji co najmniej 90% dla wymienionych modeli.

Modele DYZF charakteryzują się zamkniętą konfiguracją z węglikami o średnicy do 80 mm, urządzeniem podającym/łańcuchowym i wyższymi współczynnikami ekstrakcji wynoszącymi co najmniej 93–95%. Układ zamknięty jest szczególnie istotny, gdy proces wymaga szczelnego podawania i przepłukiwania azotem w celu ograniczenia przedostawania się powietrza podczas pracy.

To rozróżnienie jest przydatne przy porównywaniu sprzętu w oparciu nie tylko o zdolność produkcyjną, ale także o metodę działania i wymagania dotyczące kontroli procesu.

Zastosowania w zakresie dostaw gazu przemysłowego

Niskociśnieniowy zamknięty generator acetylenu można włączyć do systemów produkcji i dostarczania acetylenu, obsługujących:

·Przemysłowa produkcja acetylenu

·Dostawa gazu do cięcia i spawania gazowego

·Zaplecze do produkcji metali

·Chemiczne procesy produkcyjne z wykorzystaniem acetylenu

·Systemy napełniania i dystrybucji acetylenu

·Instalacje acetylenu na bazie węglików

·Przemysłowe stacje benzynowe wymagające kontrolowanego wytwarzania acetylenu

Odpowiednia wydajność generatora zależy od rzeczywistego zużycia gazu za generatorem, wymaganego ciśnienia roboczego, właściwości węglika wapnia i planowanej konfiguracji zbiornika gazu.

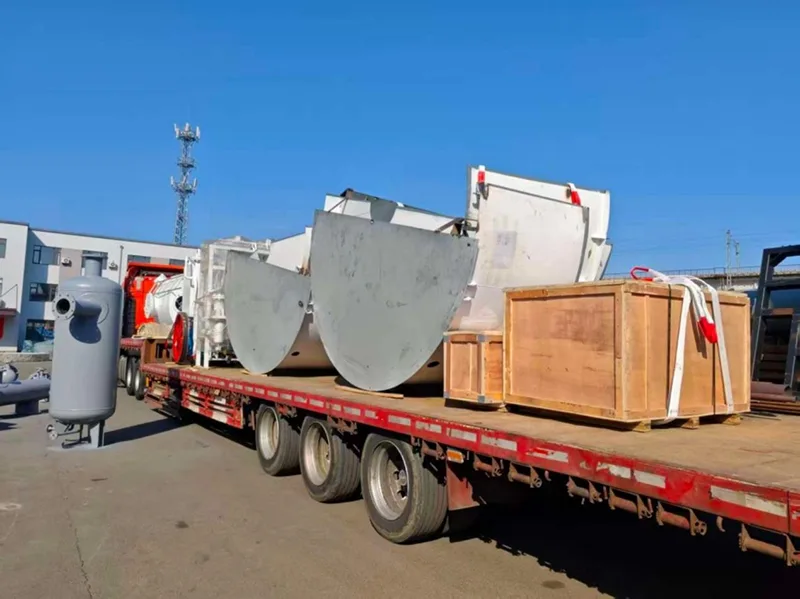

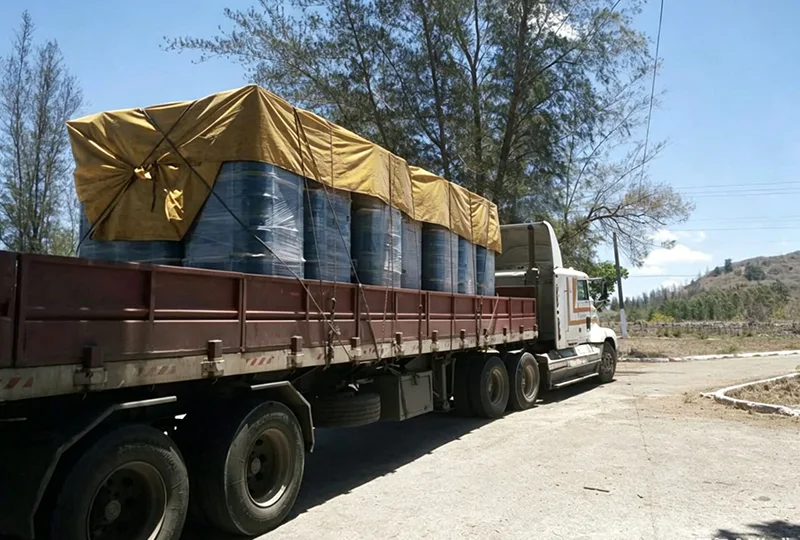

Pakowanie, ładowanie i dostawa

Jinding przygotowuje generator acetylenu do wysyłki zgodnie z konfiguracją sprzętu, wymiarami i wymaganiami transportowymi. Przed wysyłką sprzęt jest sprawdzany, przygotowywany do załadunku i zabezpieczany do transportu.

W przypadku projektów zagranicznych ustalenia dotyczące pakowania i transportu mogą być koordynowane w zależności od miejsca docelowego, metody wysyłki i wymagań miejsca.

Często zadawane pytania

1. Jaka zdolność produkcyjna jest dostępna dla niskociśnieniowego generatora acetylenu w stanie zamkniętym?

Dostarczone dane modelowe obejmują wydajności produkcji acetylenu od 80 do 1000 m³/h, natomiast podany ogólny zakres techniczny wynosi 80–1200 m³/h. Ostateczną pojemność należy potwierdzić na podstawie pełnej listy modeli Jinding.

2. Jakie jest ciśnienie robocze generatora acetylenu?

Dostarczona specyfikacja techniczna podaje ciśnienie robocze 4–6 kPa, dzięki czemu generator nadaje się do niskociśnieniowych instalacji do produkcji acetylenu.

3. Dlaczego stosuje się drugi etap reakcji?

Generatory główny i pomocniczy umożliwiają dalszy rozkład węglika wapnia po początkowej reakcji. Pomaga to poprawić wykorzystanie węglika i zmniejszyć ilość nieprzereagowanego materiału.

4. W jaki sposób zamknięty generator ogranicza przedostawanie się powietrza?

Konfiguracja zamknięta wykorzystuje uszczelnione zasilanie wraz z oczyszczaniem i wymianą azotu. Pomaga to zmniejszyć możliwość przedostania się powietrza do generatora podczas karmienia i powiązanych operacji.

5. Czy produkcję acetylenu można dostosować do zużycia gazu?

Tak. Generator można połączyć ze zbiornikiem gazu, a mechanizm podający może automatycznie uruchamiać się lub zatrzymywać w zależności od ustawionej pozycji zbiornika gazu. Dzięki temu produkcja gazu odpowiada aktualnemu zapotrzebowaniu.

6. Z jakim rozmiarem węglika wapnia radzą sobie modele zamknięte?

W dostarczonych specyfikacjach zamkniętych modeli DYZF podana jest specyfikacja węglika wapnia ≤80 mm. Dla wybranego modelu należy potwierdzić odpowiedni rozmiar węglika i układ dosuwu.
