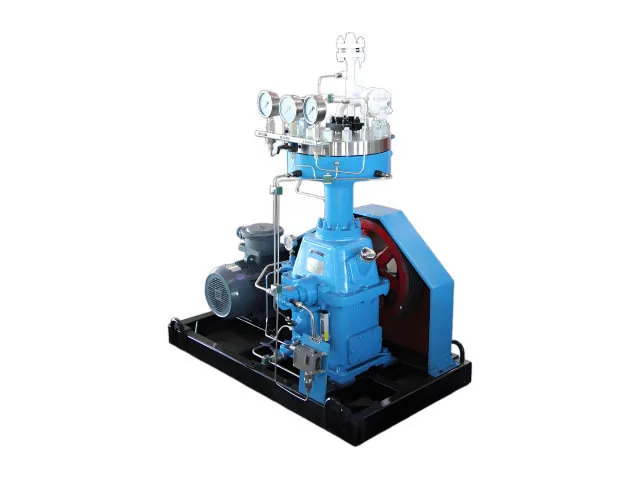

Sprężarka membranowa GZ1

Membrana oddziela komorę sprężania od układu hydraulicznego i smarowania wewnątrz sprężarki membranowej GZ1. Gaz jest sprężany poprzez ruch membrany, a nie przez tłok pracujący bezpośrednio w komorze gazowej, co utrzymuje olej z dala od ścieżki gazu. Jako sprężarka jednostopniowa GZ1 jest dostępna w konfiguracjach od zastosowań o niskim przepływie i wysokim ciśnieniu do zastosowań o większym przepływie i umiarkowanych stosunkach ciśnień. Wybór opiera się na rzeczywistej kombinacji przepływu gazu, ciśnienia ssania, ciśnienia spalin, temperatury i właściwości gazu.

Model produktu i główne parametry

Jakie problemy ze sprężaniem gazu może rozwiązać GZ1?

Zapobieganie kontaktowi oleju ze sprężonym gazem

W przypadku systemów gazowych o wysokiej czystości utrzymanie czystości gazu może być ważniejsze niż samo osiągnięcie wymaganego ciśnienia tłoczenia. GZ1 wykorzystuje membranę do oddzielenia komory gazowej od sekcji hydraulicznej i smarnej. Sprężony gaz pozostaje zatem po stronie gazowej membrany, zamiast przechodzić przez komorę sprężania smarowaną olejem.

Konfiguracja ta jest użyteczna, gdy przenoszenie oleju może mieć wpływ na jakość gazu, urządzenia końcowe lub sam proces.

Wysokie ciśnienie przy stosunkowo niskim przepływie gazu

Niektóre systemy gazowe wymagają znacznego wzrostu ciśnienia bez konieczności stosowania dużej przepustowości gazu. Do tego typu zadań odpowiadają konfiguracje GZ1, obejmujące modele takie jak GZ1-3/10–160, GZ1-5/13–200 i GZ1-20/10–500.

Na przykład GZ1-20/10–500 jest określony dla 20 Nm3/h przy ciśnieniu ssania 1 MPa i ciśnieniu wydechu 49 MPa. Wybór modelu w dalszym ciągu zależy od rzeczywistych właściwości gazu i warunków pracy.

Dopasowywanie różnych warunków ciśnienia przed zaworem

Seria GZ1 nie ogranicza się do zasysania pod ciśnieniem atmosferycznym. Dostępne modele obejmują ciśnienia wlotowe od warunków niskociśnieniowych do źródeł gazu pod dużym ciśnieniem, w tym konfiguracje przy ciśnieniu 1,0, 1,3, 3,0, 5,0, 13,0 i 14,0 MPa.

Daje to inżynierom więcej możliwości przy integracji sprężarki z istniejącym źródłem gazu, zbiornikiem magazynującym lub linią technologiczną.

Postępowanie ze specjalnymi i niebezpiecznymi gazami

Gazy o wysokiej czystości, gazy obojętne, gazy łatwopalne i wybuchowe, gazy toksyczne i inne gazy specjalne wymagają odpowiedniego uszczelnienia, materiałów i kontroli działania. Zasada sprężania membrany zapewnia zamkniętą komorę gazową i oddziela gaz od układu smarowania.

W przypadku mediów specjalnych przed potwierdzeniem konfiguracji sprężarki należy sprawdzić skład gazu oraz właściwości fizyczne i chemiczne. Zgodność materiałowa i warunki pracy są częścią procesu selekcji.

Wybór sprężarki na podstawie rzeczywistego procesu

Modelu sprężarki nie można wybrać dokładnie na podstawie samego natężenia przepływu. Dwa systemy o tym samym przepływie gazu mogą wymagać zupełnie różnych konfiguracji sprężarek, jeśli różnią się między sobą ciśnienie ssania, ciśnienie tłoczenia, skład gazu lub temperatura robocza.

Jinding może ocenić pełne dane operacyjne i zalecić odpowiednią konfigurację GZ1 w oparciu o wymagane warunki przepływu gazu i ciśnienia.

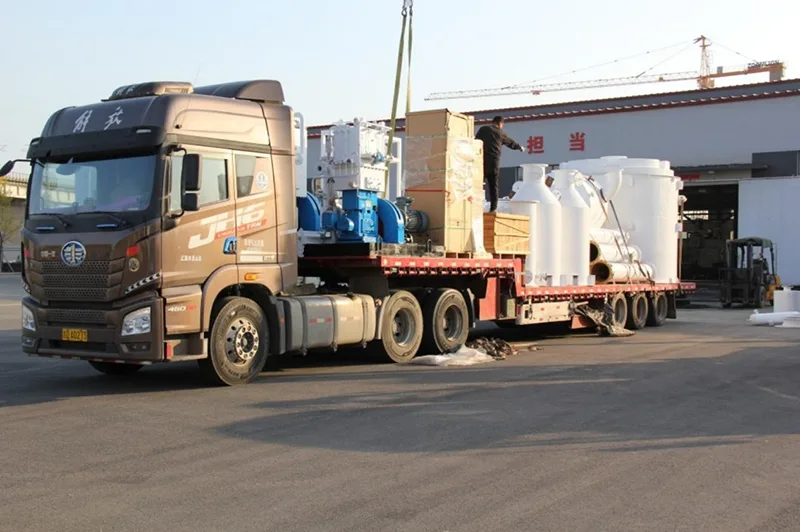

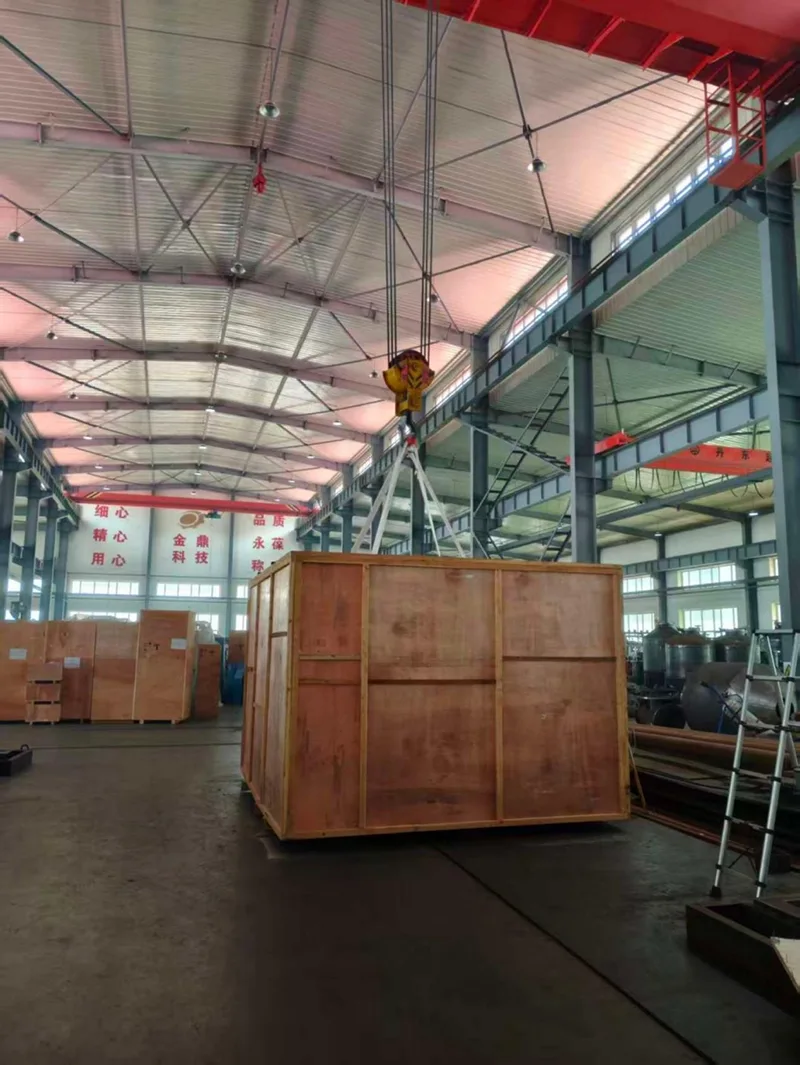

Pakowanie, ładowanie i dostawa

Jinding zajmuje się przygotowaniem i dostawą sprężarek membranowych zgodnie z konfiguracją sprzętu i wymaganiami transportowymi. Przed wysyłką sprężarka jest przygotowywana do załadunku, a rozmieszczenie urządzeń sprawdzane jest pod kątem wymagań transportowych.

W przypadku większych przemysłowych agregatów sprężarkowych załadunek i transport wymagają odpowiednich urządzeń do podnoszenia i bezpiecznego ustawienia podczas transportu. Proces dostawy może być koordynowany w zależności od wymiarów sprzętu, miejsca docelowego i wymagań klienta.

Często zadawane pytania

1. Jakie gazy może sprężać sprężarka membranowa GZ1?

Konfiguracje GZ1 można stosować do gazów o wysokiej czystości, gazów obojętnych, gazów palnych i wybuchowych, gazów toksycznych i innych gazów specjalnych. Przed wyborem materiałów i konfiguracji sprężarki należy sprawdzić rzeczywisty skład gazu.

2. Jakie jest maksymalne ciśnienie spalin serii GZ1?

Wśród dostarczonych modeli GZ1-20/10–500 osiąga ciśnienie spalin 49 MPa. Inne modele obejmują różne zakresy ciśnień, dlatego należy wybrać odpowiedni model w zależności od wymaganego przepływu i warunków wlotowych.

3. Czy GZ1 może sprężać gazy o wysokiej czystości bez zanieczyszczenia olejem?

Membrana oddziela komorę gazową od sekcji hydraulicznej i smarowniczej, dzięki czemu sprężony gaz zwykle nie wchodzi w bezpośredni kontakt z olejem smarowym. Dzięki temu konfiguracja jest odpowiednia do wielu zastosowań związanych z gazami o wysokiej czystości.

4. Czy GZ1 można stosować do gazów palnych lub toksycznych?

Tak, serię GZ1 można skonfigurować do wybranych zastosowań z gazami łatwopalnymi, wybuchowymi i toksycznymi. Ponieważ właściwości gazu znacznie się od siebie różnią, przed dokonaniem wyboru należy podać skład gazu, ciśnienie robocze, temperaturę oraz odpowiednie dane fizyczne i chemiczne.

5. Jak wybrać właściwy model GZ1?

Zacznij od wymaganego natężenia przepływu, ciśnienia ssania i ciśnienia wylotu. Skład gazu, temperatura na wlocie i wymagania eksploatacyjne są również ważne. Jinding może następnie dopasować te warunki do dostępnych konfiguracji GZ1.

6. Jakie informacje powinienem podać prosząc o wycenę GZ1?

Proszę podać ciśnienie i temperaturę wlotową, wymagane ciśnienie wylotowe, objętościowe natężenie przepływu, sprężone medium i wymagania eksploatacyjne. W przypadku gazów specjalnych należy podać skład gazu oraz odpowiednie właściwości fizyczne i chemiczne, aby można było właściwie ocenić konfigurację sprężarki.
