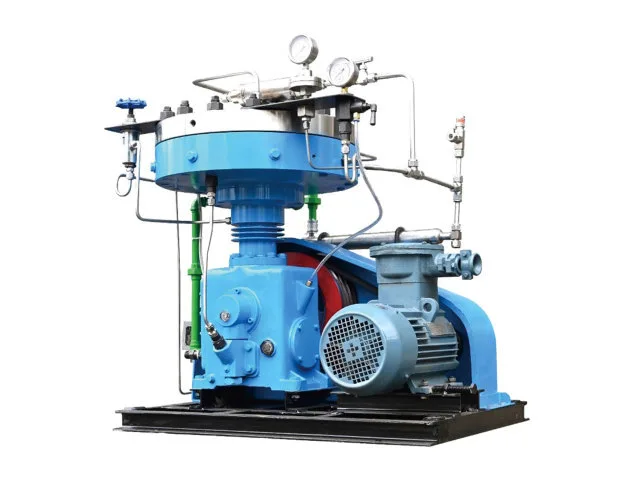

Z Sprężarka membranowa

Sprężarka membranowa Z wykorzystuje elastyczną membranę do oddzielenia komory gazowej od sekcji hydraulicznej i mechanicznej sprężarki. Podczas pracy membrana porusza się wraz z olejem hydraulicznym, zmieniając objętość komory gazowej i dopełniając cykl ssania i sprężania. Ponieważ sprężony gaz pozostaje oddzielony od oleju smarowego, ścieżka gazu nadaje się do zastosowań, w których ważna jest czystość gazu, kontrolowane uszczelnienie lub specjalna kompatybilność z gazem. Układ w kształcie litery Z i konfiguracja jednostopniowa zapewniają praktyczną platformę sprzętową do zadań związanych z kompresją.

Ścieżka gazu bezolejowego

W przypadku sprężania membrany czystość gazu zależy w dużej mierze od oddzielenia komory gazowej od układu smarowania. Membrana stanowi barierę roboczą pomiędzy sprężonym gazem a olejem hydraulicznym, dzięki czemu podczas normalnej pracy olej smarowy nie przedostaje się do komory gazowej.

Takie ustawienie sprawia, że ​​sprężarka membranowa Z nadaje się do gazów, w przypadku których przenoszenie oleju lub kontakt z mediami smarującymi może mieć wpływ na dalszy sprzęt, jakość produktu lub warunki procesu. Jest to szczególnie istotne w przypadku systemów gazów o wysokiej czystości i gazów specjalnych.

Uszczelnienie dla specjalnych usług gazowych

Zamknięta komora gazowa i separacja membrany zapewniają kontrolowaną ścieżkę sprężania gazów wymagających ostrożnego obchodzenia się. Konfiguracje serii Z mogą być stosowane do gazów obojętnych, a także wybranych gazów palnych, wybuchowych, toksycznych i innych gazów specjalnych, pod warunkiem wymaganej weryfikacji materiału i warunków pracy.

Chłodzenie i praca ciągła

Sprężarka membranowa Z wykorzystuje chłodzenie wodą obiegową do kontrolowania temperatury roboczej podczas sprężania gazu. Wymagania dotyczące chłodzenia zależą od gazu, stosunku ciśnień, natężenia przepływu i warunków pracy, dlatego ostateczną konfigurację chłodzenia należy dopasować do wybranego modelu i obciążenia procesu.

Dostępne modele pracują z prędkością około 400–420 obr./min, w zależności od konfiguracji. Moce znamionowe wahają się od 3 kW dla kompaktowych jednostek o niskim przepływie do 30 kW dla modeli o większym przepływie w aktualnej ofercie serii Z.

Parametry techniczne

Typowe zastosowania przemysłowe

Sprężarkę membranową Z można skonfigurować do różnych zadań sprężania gazu w:

· Systemy zasilania gazem o wysokiej czystości

· Obsługa gazów specjalnych i rzadkich

· Procesy chemiczne i petrochemiczne

· Systemy wodorowe i inne systemy gazowe związane z energią

· Laboratorium i testowanie sprzętu gazowego

· Systemy napełniania i odzyskiwania gazu

· Sprężanie gazu obojętnego

· Wybrane zastosowania gazów palnych lub wybuchowych

· Obsługa gazów toksycznych lub w inny sposób niebezpiecznych

· Wysokociśnieniowe systemy przetwarzania gazu

Rzeczywista konfiguracja sprężarki zależy od właściwości gazu, warunków ciśnienia, wymaganego przepływu i wymagań eksploatacyjnych w miejscu instalacji.

Konfiguracja techniczna

Często zadawane pytania

1. Z jakimi gazami radzi sobie sprężarka membranowa typu Z?

Seria Z może być skonfigurowana do pracy z gazami o wysokiej czystości, obojętnymi, palnymi i wybuchowymi, toksycznymi i innymi specjalnymi gazami. Przed wyborem sprężarki należy sprawdzić skład gazu i warunki pracy.

2. Czy sprężony gaz ma kontakt z olejem smarowym?

Nie. Membrana oddziela komorę gazową od części hydraulicznej i smarowniczej, uniemożliwiając normalny, bezpośredni kontakt sprężonego gazu z olejem smarowym.

3. Jakie jest maksymalne ciśnienie wylotowe dostępne w wymienionych modelach serii Z?

Wśród dostarczonych modeli GZ-1.1/21-270 ma ciśnienie wylotowe 27 MPa(G). Stosowane ciśnienie zależy od wybranego modelu, stanu wlotu i wymaganego przepływu.

4. Czy seria Z nadaje się do gazu o wysokiej czystości?

Tak. Izolowana membraną komora gazowa oddziela sprężony gaz od układu smarowania, dzięki czemu sprężarka nadaje się do wielu zastosowań związanych z gazami o wysokiej czystości.

5. Jakich informacji potrzebuje Jinding do wyceny?

Jinding potrzebuje ciśnienia i temperatury wlotowej, ciśnienia wylotowego, wymaganego natężenia przepływu, składu gazu, wymagań operacyjnych oraz, w przypadku gazów specjalnych, odpowiednich danych dotyczących właściwości fizycznych i chemicznych.

6. Jak wybierać pomiędzy różnymi modelami serii Z?

Model należy wybrać w zależności od rodzaju gazu, ciśnienia wlotowego, ciśnienia wylotowego, natężenia przepływu i warunków pracy. Jinding może zalecić odpowiednią konfigurację po zapoznaniu się z pełnymi danymi procesu.
