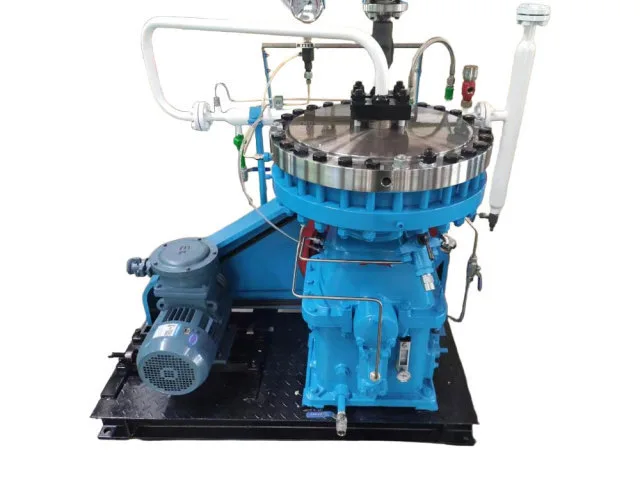

Sprężarka membranowa GZ3

Sprężarka gazu musi odpowiadać warunkom po obu stronach procesu. Sprężarka membranowa GZ3 oferuje różne kombinacje ciśnienia wlotowego, ciśnienia wylotowego i przepustowości gazu, dzięki czemu sprzęt można dobrać w oparciu o rzeczywisty proces, a nie w oparciu o jedno standardowe obciążenie. Oferta obejmuje kompaktowe jednostki do stosunkowo małych ilości gazu, a także konfiguracje o większym przepływie, a kilka modeli jest przeznaczonych do znacznych wzrostów ciśnienia. To sprawia, że ​​seria GZ3 ma zastosowanie do zwiększania ciśnienia, zwiększania ciśnienia i przesyłu gazu, gdzie ważna jest czystość gazu i kontrolowana kompresja.

Modele produktów i główne parametry

Wybór odpowiedniego zakresu ciśnienia i przepływu

Dobór sprężarki membranowej GZ3 wymaga dopasowania modelu zarówno do wymaganego przepływu gazu, jak i ciśnienia wlotowego i tłocznego. Sam numer modelu nie zapewnia wystarczających informacji, aby określić, czy konfiguracja pasuje do konkretnego procesu.

Do zastosowań, w których ciśnienie ssania jest bliskie ciśnieniu atmosferycznemu, modele takie jak GZ3-20/13, GZ3-25/7, GZ3-30/12 i GZ3-40/10 spełniają różne wymagania dotyczące przepływu gazu przy stosunkowo niskich ciśnieniach tłoczenia.

Gdy gaz wlotowy jest już pod ciśnieniem, zmienia się wymagany stopień sprężania. Na przykład GZ3-45/0,5-10 pracuje przy ciśnieniu wlotowym 0,05 MPa i ciśnieniu wylotowym 1,0 MPa, podczas gdy GZ3-50/16-150 obsługuje ciśnienie wlotowe 1,6 MPa i ciśnienie wylotowe 14,7 MPa.

W przypadku zastosowań wymagających wyższego ciśnienia wlot może już wynosić kilka MPa. GZ3-40/70-450 jest przeznaczony do ciśnienia ssania 7,0 MPa i ciśnienia wylotowego 44,1 MPa. GZ3-90/100-340 pracuje od 9,8 MPa na wlocie do 33,3 MPa na tłoczeniu.

Przykłady te ilustrują, dlaczego natężenia przepływu nie należy rozpatrywać oddzielnie. Aby określić odpowiednią konfigurację, należy wspólnie ocenić ciśnienie wlotowe, docelowe ciśnienie tłoczenia i wymaganą wydajność gazu.

Przetwarzanie danych w celu potwierdzenia przed złożeniem zamówienia

Przed określeniem sprężarki membranowej GZ3 należy podać rzeczywiste warunki pracy i wymagania procesowe. Informacje te pomagają określić odpowiedni model i konfigurację, w tym:

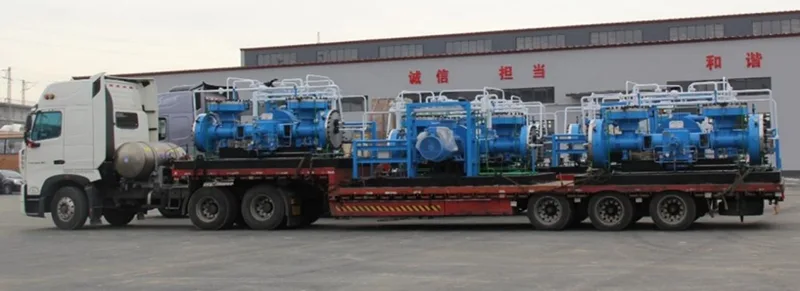

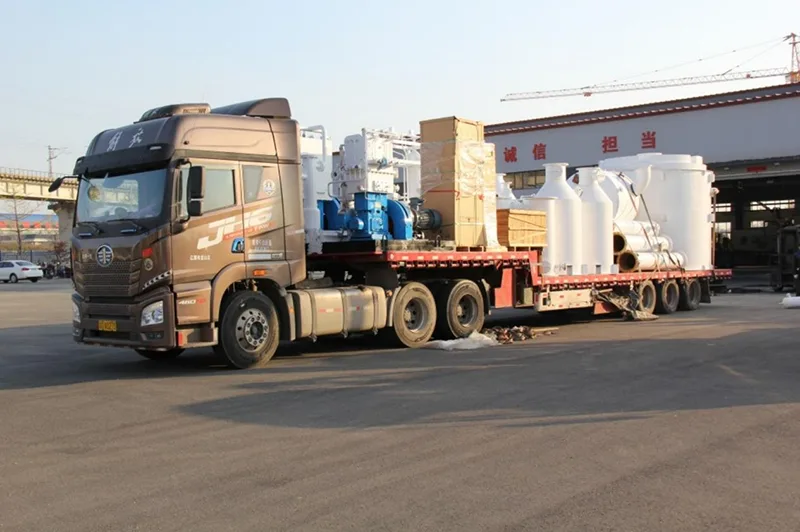

Od warsztatu Jinding do miejsca pracy

W przypadku sprzętu przemysłowego dostawa jest częścią dostawy sprzętu, a nie późniejszą refleksją. Po skompletowaniu i przygotowaniu sprężarki do wysyłki, jednostka jest transportowana zgodnie z jej wymiarami i wagą, zabezpieczana na czas transportu i ładowana w celu dostarczenia do siedziby klienta.

W przypadku projektów zagranicznych należy potwierdzić ostateczne ustalenia dotyczące pakowania i transportu zgodnie z konfiguracją sprężarki, trasą wysyłki i wymaganiami dotyczącymi miejsca docelowego.

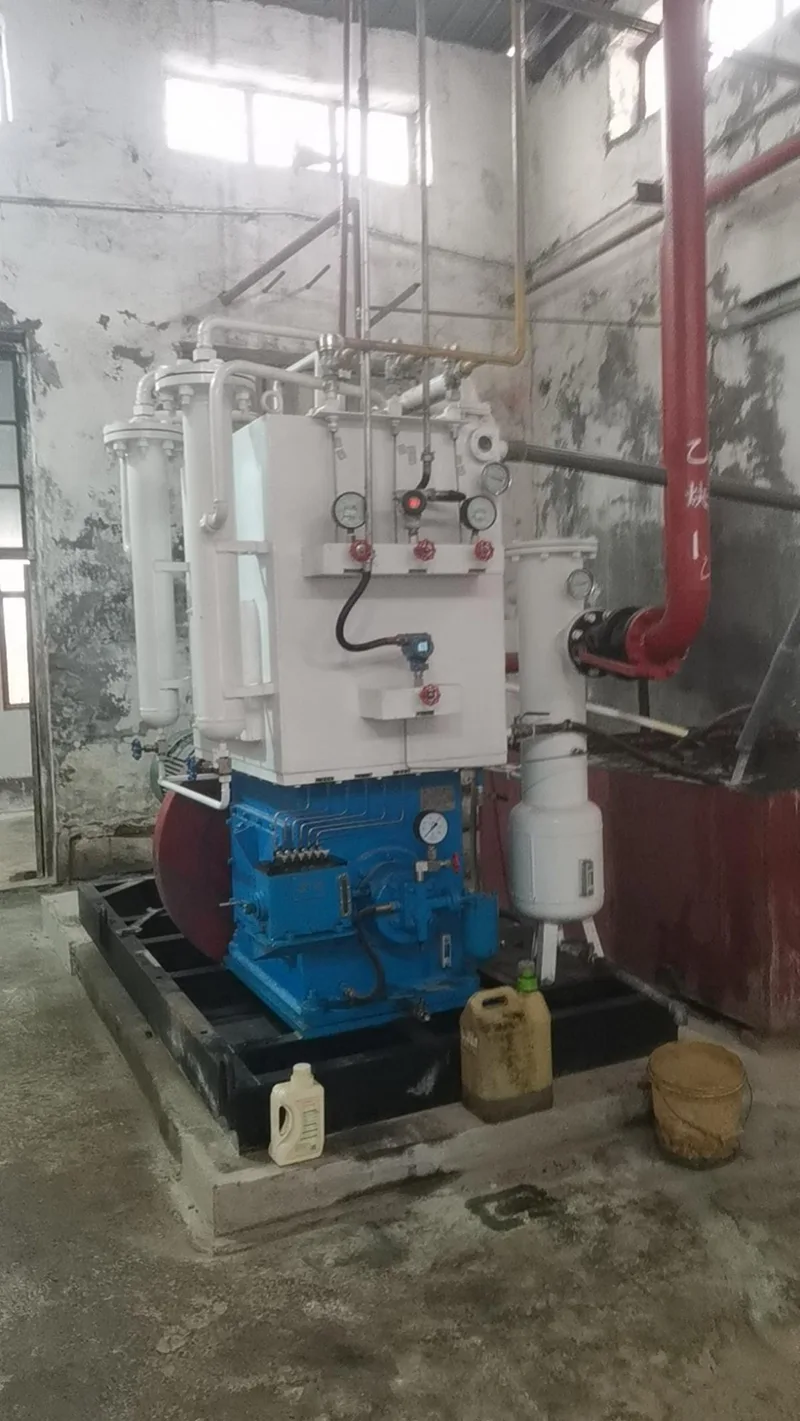

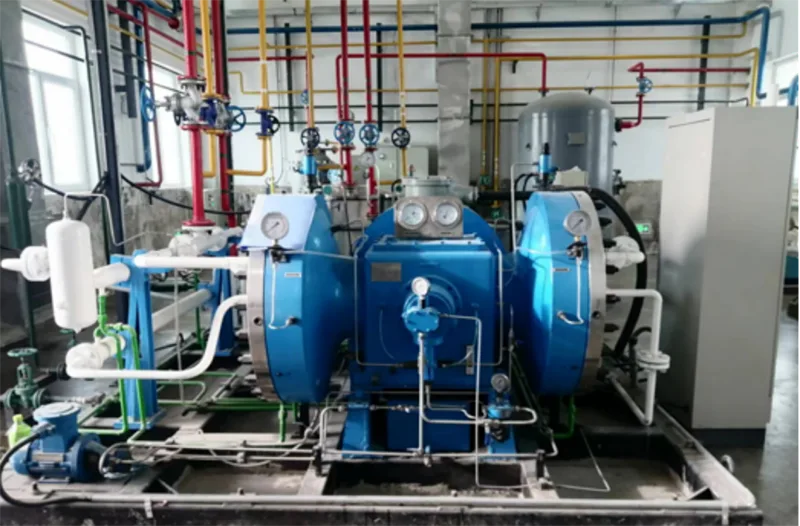

Gdzie używany jest GZ3

Sprężarkę membranową GZ3 można rozważyć w instalacjach gazowych obejmujących:

·Sprężanie gazu o wysokiej czystości

·Systemy zasilania gazem specjalnym

·Sprężanie gazu obojętnego

·Rzadkie i cenne postępowanie z gazem

·Chemiczny gaz procesowy

·Systemy gazu petrochemicznego

·Obsługa gazów łatwopalnych i wybuchowych

·Obsługa gazów toksycznych

·Sprężenie gazów korozyjnych

·Wysokociśnieniowe urządzenia gazowe

·Laboratoria i systemy badań gazów

Często zadawane pytania

1. Jakie natężenia przepływu są dostępne w gamie GZ3?

Dostarczone modele wahają się od 12 do 240 Nm3/h. Dostępna jest również konfiguracja o zakresie 60–90 Nm³/h oznaczona jako GZ3-60～90/7～10-60.

2. Jakie jest maksymalne ciśnienie tłoczenia wymienionych modeli GZ3?

Najwyższe podane ciśnienie spalin wynosi 44,1 MPa dla GZ3-40/70-450. GZ3-12/36-410 osiąga 40,2 MPa.

3. Czy GZ3 może współpracować ze źródłem gazu pod ciśnieniem?

Tak. Kilka modeli ma warunki ssania pod ciśnieniem. Na przykład GZ3-90/100-340 ma ciśnienie ssania 9,8 MPa.

4. Czy GZ3 jest odpowiedni, gdy w gazie nie może znajdować się olej sprężarkowy?

Membrana oddziela komorę gazową od układu olejowego, uniemożliwiając bezpośredni kontakt sprężonego gazu z olejem smarowym.

5. Jak wybrać pomiędzy modelem GZ3 o wysokim przepływie a modelem o wysokim ciśnieniu?

Zacznij od wymaganego przepływu gazu, następnie porównaj rzeczywiste ciśnienie ssania i wymagane ciśnienie spalin. Aplikacja o wysokim przepływie przy niewielkim wzroście ciśnienia to inne zadanie sprężarki niż aplikacja o niskim przepływie, wymagająca dziesiątek MPa na wylocie.

6. Co mam wysłać Jindingowi w celu uzyskania wyceny GZ3?

Należy podać nazwę i skład gazu, natężenie przepływu, ciśnienie i temperaturę ssania, wymagane ciśnienie spalin, warunki pracy i wszelkie specjalne wymagania dotyczące czystości, materiałów, uszczelnienia lub postępowania z gazami niebezpiecznymi. Jinding może następnie określić odpowiednią konfigurację GZ3.
